Questão número 525248

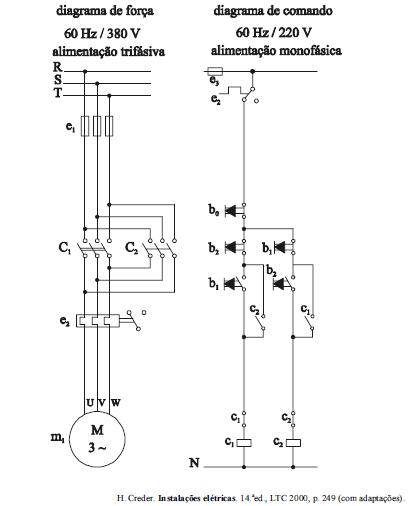

A figura acima mostra os circuitos de força e de comando de um motor de indução trifásico que opera normalmente desde que seja alimentado de forma adequada. Considerando os circuitos de força e de comando acima, assinale a opção correta.

• A.

  Há erro no circuito de comando, fazendo com que o motor não funcione para a finalidade para a qual foi programado.

• B.

  Ao se pressionar a botoeira b₁, o motor funciona normalmente, podendo ser desligado por meio da botoeira b₀.

• C.

  Ao dar partida no motor, pressionando-se a botoeira b₁, o motor atinge velocidade de regime permanente em determinado sentido de rotação. O sentido de rotação do motor é revertido adequadamente, pressionando-se a botoeira b₂, após decorrido algum tempo.

• D.

  Caso o motor de indução seja do tipo rotor bobinado, não é possível realizar a reversão do seu sentido.
