Questão número 525361

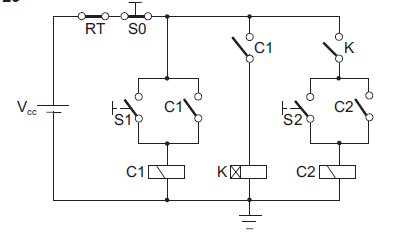

A figura acima apresenta o circuito lógico para o comando de duas máquinas trifásicas, acionadas por intermédio dos contatores C1 e C2. As chaves S0, S1 e S2 são do tipo sem retenção, e K representa um relé com retardo na ligação, programado para 5 minutos. Considere que acionar uma chave significa apertá-la e soltá-la em seguida. Com relação ao funcionamento do sistema em condições normais e supondo os contatores C1 e C2 inicialmente desenergizados, analise as seguintes afirmativas:

I – se a chave S1 for acionada, então a máquina comandada por C1 entrará em funcionamento e, após 5 minutos, a máquina comandada por C2 também entrará em funcionamento;

II – se a chave S2 for acionada, a máquina comandada por C2 entrará imediatamente em funcionamento, independente do estado do contator C1;

III – se as chaves S1 e S2 forem acionadas nesta ordem, porém defasadas de 2 minutos, então somente a máquina comandada por C1 entrará em funcionamento.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e III.

• E.

  II e III.
