Questão número 526516
Engenharia Elétrica - Proteção do Sistema de Energia - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2012

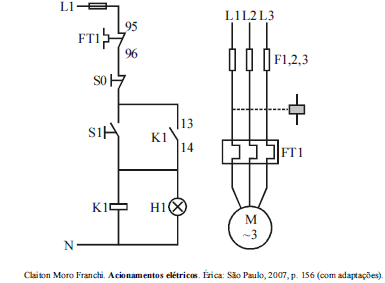

A figura acima ilustra os diagramas dos circuitos de comando e de força de um motor de indução trifásico em uma instalação elétrica. Nesses diagramas, o circuito de força do motor está ligado entre fases e o de comando, entre fase e neutro da rede. Além disso, são indicados dispositivos de proteção. Considerando essas informações, julgue os itens seguintes.
No diagrama de força, cada fase é protegida por um disjuntor de ação eletromagnética com isolamento a ar, e a proteção por sobrecarga é provida por relé térmico.
- C. Certo
- E. Errado
