Questão número 527366

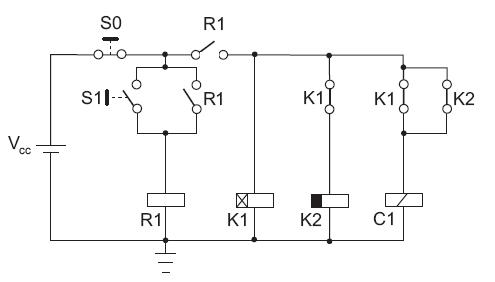

A figura acima apresenta a parte de controle do circuito de acionamento de uma máquina trifásica comandada por intermédio do contator C1. As chaves S0 e S1 são do tipo sem retenção. A ação de acionar uma chave significa apertá-la e, em seguida, deixá-la retornar à sua posição inicial. O relé K1 é do tipo com retardo na ligação, programado para 15 minutos, enquanto o relé K2 é do tipo com retardo no desligamento, programado para 25 minutos. Com o sistema em condições normais de funcionamento, considere que o operador tenha acionado a chave S0 às 7h e, então, a chave S1 às 8h. O gráfico que melhor representa o funcionamento da máquina comandada por C1 é

• A.



• B.



• C.



• D.



• E.
