Questão número 528694

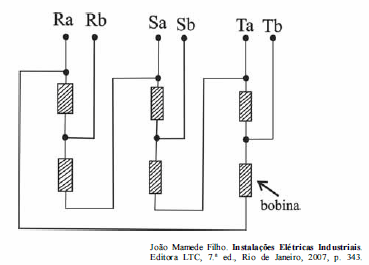

A figura precedente ilustra as ligações das bobinas durante o funcionamento de um motor de indução trifásico no intervalo de partida. Todas as bobinas são idênticas e cada fase possui duas bobinas com terminais externos acessíveis. Por meio dos terminais Ra, Sa e Ta, ocorre a alimentação do motor, enquanto os terminais Rb, Sb e Tb ficam abertos na partida. Após o motor atingir o regime permanente, os terminais Rb, Sb e Tb ficarão em curto-circuito até que o motor seja desligado.

Com base nessas informações e na figura apresentada, assinale a opção correta.

• A. Caso o motor tenha oito polos e seja ligado a uma rede elétrica com frequência igual a 60 Hz, a velocidade síncrona desse motor será, em regime permanente, igual a 900 rpm.
• B. Para os terminais Rb, Sb e Tb terem passado do estado aberto para curto-circuito, certamente foi necessário utilizar um conversor de frequência devidamente ajustado.
• C. Se uma carga mecânica estiver ligada ao eixo do motor, a potência elétrica requerida para a partida do motor será igual ao dobro da potência de operação em regime permanente.
• D. Durante a partida, o motor está conectado em estrela.
• E. Na partida, o motor funciona em ligação triângulo, mas, durante o regime permanente, fica com duas bobinas por fase, em paralelo, ligadas em estrela.
