Questão número 530778
Engenharia Eletrônica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007

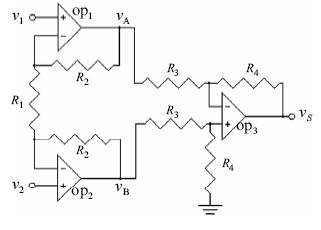

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.
A parte do circuito formado pelo amplificador operacional op 3 e pelos resistores R 3 e R 4 é denominada integrador analógico, pois realiza a operação de integração da diferença dos sinais de entrada.
- C. Certo
- E. Errado
