Questão número 530936

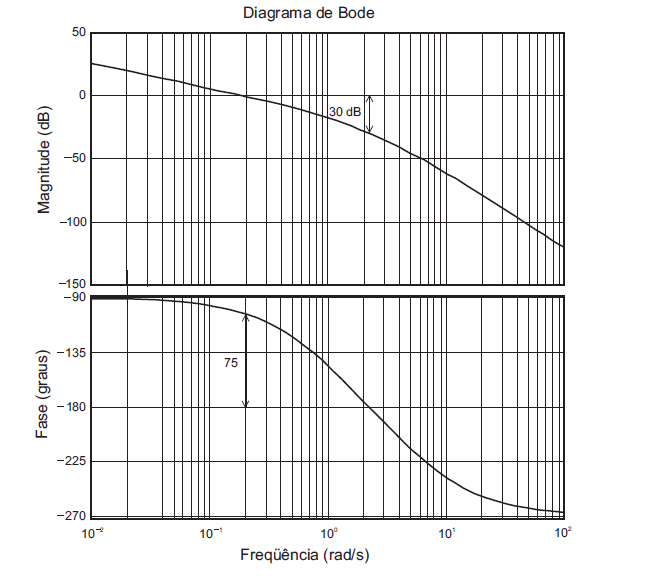

Analisando o Diagrama de Bode da função de transferência em malha aberta de um sistema de 3a ordem com fase mínima apresentado acima, pode-se afirmar que a margem de

  • A. ganho do sistema é 75 dB, portanto, o sistema em malha fechada é estável.
  • B. fase é 15°, portanto, o sistema em malha fechada é instável.
  • C. fase é -75° e a margem de ganho é -30 dB, portanto, o sistema em malha fechada é estável.
  • D. fase é -75° e a margem de ganho é 30 dB, portanto, o sistema em malha fechada é instável.
  • E. fase é 75° e a margem de ganho é 30 dB, portanto, o sistema em malha fechada é estável.
