Questão número 534953

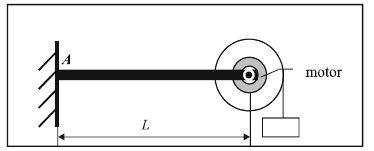

Um elevador é suspenso por um tambor de raio R, o qual é acionado por um motor de peso P1 fixado na extremidade de uma viga, conforme apresentado esquematicamente na figura acima. Considerando P2 a carga sustentada pelo cabo do elevador, e desprezando o peso próprio da viga e o atrito, julgue os itens que se seguem.

Quando em repouso, o momento fletor no ponto A indicado na figura é igual, em módulo, a (P1 + P2) × (L + R).

• C. Certo
• E. Errado
