Questão número 535811

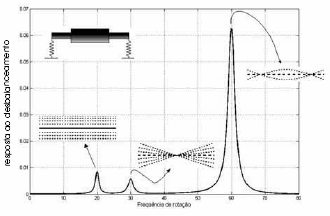

O gráfico acima mostra as três primeiras respostas de um rotor ao desbalanceamento. No eixo das abscissas, está representada a freqüência de rotação do rotor e, no eixo das ordenadas, estão representadas as respostas ao desbalanceamento (uma medição de vibração). O gráfico mostra também as três primeiras deformadas operacionais do rotor. A partir da análise desse gráfico, assinale a opção incorreta.

• A.

  As duas primeiras freqüências naturais estão associadas a modos de corpo rígido.

• B.

  A terceira freqüência natural está associada ao primeiro modo de translação do eixo.

• C.

  Existe um modo de corpo rígido de freqüência zero não considerado.

• D.

  O balanceamento do segundo modo deve, necessariamente, ser feito em dois planos.

• E.

  Havendo uma alteração na rigidez dos apoios, as freqüências naturais do primeiro e do segundo modos serão mais influenciadas que a do terceiro modo.
