Questão número 536434

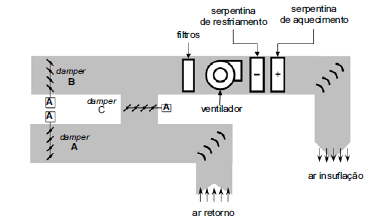

Com referência à figura acima, que ilustra esquematicamente um sistema de condicionamento de ar que atende a um espaço ocupado, assinale a opção correta.

• A.

  O damper B, responsável pela tomada de ar externo de renovação, deve sempre garantir uma vazão constante e igual a N × 27 m³ . h^-1, em que N é o número máximo de ocupantes dos espaços climatizados atendidos pelo sistema.

• B.

  O esquema mostra que a instalação da serpentina de aquecimento, logo após a serpentina de resfriamento, está incorreta. Serpentinas de aquecimento são usadas unicamente em aplicações de climatização em climas frios.

• C.

  Pela abertura do damper C é possível recircular grande parte do ar proveniente das zonas ocupadas, fazendo que o ar se misture com o ar de renovação admitido pelo damper B. Dessa mistura resulta o estado do ar a montante do filtro mostrado.

• D.

  O damper C é responsável por rejeitar o excesso de ar admitido pelo damper B através do damper A.

• E.

  O esquema mostrado está incompleto, pois, em qualquer sistema de ar condicionado, é sempre necessário adotar umidificadores (inexistentes no esquema), sem os quais se torna impossível ajustar a umidade relativa do ar.
