Questão número 537699

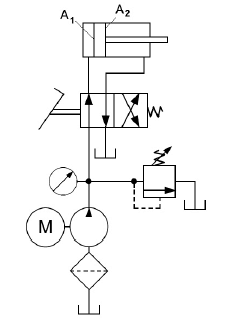

A figura acima mostra um sistema hidráulico que aciona um cilindro hidráulico de dupla ação. As características do pistão são as seguintes: área de avanço A₁ = 20,0 cm², área de retorno A₂ = 10,0 cm², curso do atuador S_at = 200 mm. O sistema opera a uma pressão de trabalho P = 6 MPa e vazão Q = 6.000 cm³/min.

Considerando essas informações, julgue os itens de 81 a 85.

Com a válvula direcional na posição mostrada, ambos os lados do pistão do cilindro estão sujeitos à mesma pressão.

• C. Certo
• E. Errado
