Questão número 541982

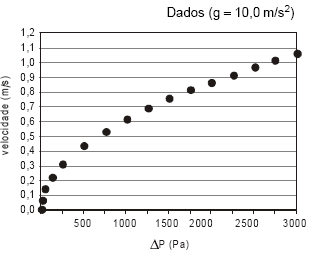

Em um experimento para medir a vazão de água (ρ = 1.000 kg/m³) em uma tubulação de 5 cm de diâmetro, um manômetro em "U", cujo fluido manométrico é mercúrio (ρ = 14.000 kg/m³), está conectado a uma placa de orifício. Se a deflexão do fluido manométrico, para uma dada vazão de água, é de 13,5 mm, determine esta vazão com o auxilio da curva de calibração da placa utilizada neste experimento, que relaciona a velocidade de escoamento de água em função da perda de carga na placa.

• A.

  1,1 L/s.

• B.

  1,6 L/s.

• C.

  2,0 L/s.

• D.

  6,3 L/s.

• E.

  7,9 L/s.
