Questão número 541994

Atenção: Para responder as questões de números 61 a 70 considere o enunciado, a figura e a tabela abaixo. Você acabou de ser contratado para dar continuidade ao desenvolvimento e implantação de um processo em uma grande indústria química. O processo será basicamente a produção do composto c a partir da reação dos componentes a e b, subprodutos desta indústria. A reação entre a e b, que possuem mesma massa molecular , é uma reação endotérmica e ocorre em fase líquida a 24 °C, obedecendo a seguinte estequiometria:

                      a + b → c       ΔH_reação = 40 kJ/(kg de c formado)

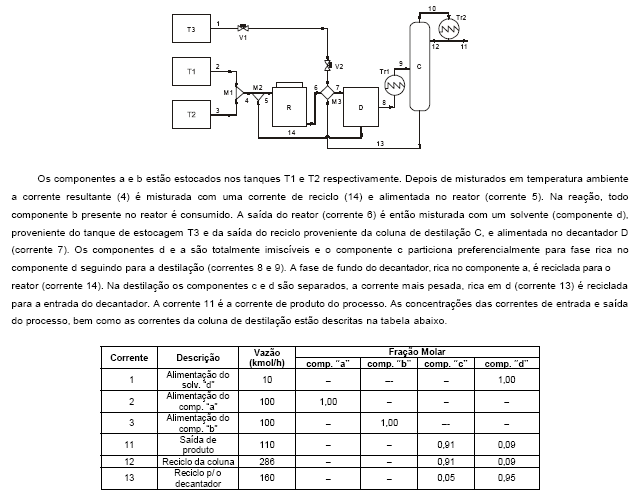

O diagrama do processo a ser implantado está representado abaixo.



Será necessário instalar uma bomba para transportar o solvente "d" até o misturador M3. Sabendo que este trecho de tubulação tem 40 metros de comprimento, 0,08 metros de diâmetro e duas válvulas (V1 e V2) cujos coeficientes de perda de carga são 1,3 e 0,5, determine a perda de carga devido ao atrito neste trecho de tubulação. A velocidade de escoamento, segundo o projeto, deverá ser 4 m/s e o fator do atrito de fanning (ƒ) estimado para estas condições é 0,0056.

Dados:

g = 10m/s²

• A.

  10,4 m.

• B.

  15,0 m.

• C.

  20,8 m.

• D.

  3,7 m.

• E.

  7,5 m.
