Questão número 541995

Atenção: Para responder as questões de números 61 a 70 considere o enunciado, a figura e a tabela abaixo. Você acabou de ser contratado para dar continuidade ao desenvolvimento e implantação de um processo em uma grande indústria química. O processo será basicamente a produção do composto c a partir da reação dos componentes a e b, subprodutos desta indústria. A reação entre a e b, que possuem mesma massa molecular , é uma reação endotérmica e ocorre em fase líquida a 24 °C, obedecendo a seguinte estequiometria:

                      a + b → c       ΔH_reação = 40 kJ/(kg de c formado)

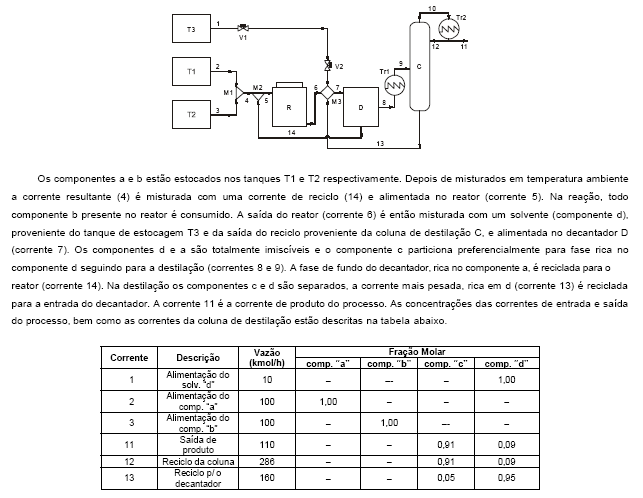

O diagrama do processo a ser implantado está representado abaixo.



O trocador Tr1 é do tipo casco e tubo (com uma passagem no casco e uma nos tubos) e deve ser projetado para assegurar que a corrente 9 (alimentação de coluna C) esteja em sua a temperatura de bolha (72 °C). A vazão mássica de projeto da corrente 8, que está a 24 °C, é de 1,35 Kg/s. Se fluido de aquecimento é uma corrente de vapor saturado a 100 °C e que deixa o equipamento com uma parte de corrente líquida (equilíbrio líquido-vapor). Calcule a área de troca térmica necessária para atender as especificações do projeto, sabendo que o coeficiente de troca térmica (U) é igual a 750 W/(m2°C).

Dados: e = 2,7; capacidade calorífica

média da mistura das correntes

8 e 9, c = 4.200 J/(kg°C).

• A.

  12,96 m².

• B.

  7,56 m².

• C.

  6,68 m².

• D.

  9,27 m².

• E.

  4,77 m².
