Questão número 545333

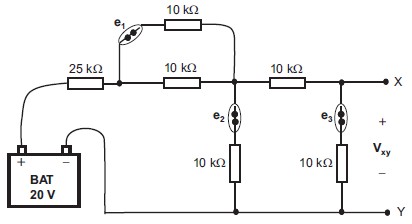

No circuito elétrico, resistivo, esquematizado na figura acima e alimentado por uma bateria de 20 V, foram feitas, na fiação, três emendas manuais que estão indicadas no circuito e representadas por: e1, e2 e e3. Foi observado que as emendas podem apresentar, de forma aleatória, defeitos considerados intermitentes. O defeito consiste em abrir o circuito nos pontos em que essas emendas estão marcadas. Durante a operação, foi efetuada uma medida de tensão de 4 V entre os terminais X e Y. No exato momento da medida, que emenda(s) apresentava(am) o defeito?

• A. e₁
• B. e₂
• C. e₃
• D. e₁ e e₂
• E. e₁ e e₃
