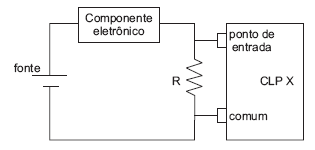

Um componente eletrônico, ilustrado abaixo,é conectado a um CLP da marca X e simula um relé com dois estados, isto é, fechado (curto-circuito) e aberto (circuito aberto).
No estado aberto, o componente apresenta uma corrente de fuga de 2 mA. Para evitar que o estado aberto do componente seja interpretado como fechado pelo CLP, em função da corrente de fuga, instala-se um resistor entre o ponto de entrada onde está ligado o componente e o comum do CLP. A resistência equivalente do CLP entre o ponto de entrada e o comum é de 9 k%u03A9 e a máxima tensão admissível entre esses pontos para que o CLP detecte a condição de aberto é de 2 V. A resistência R, em k%u03A9, que atende às especificações é:
