Questões de Arquitetura do ano 2005

Estudiosos do meio ambiente têm alertado para a necessidade de racionalização do uso de recursos naturais em face de uma iminente crise, provocada principalmente pela escassez desses recursos. Uma das saídas para amenizar tal impacto estaria num tipo de planejamento que buscasse alterar o atual modelo de cidade, baseado num "metabolismo linear", em direção a um modelo de "metabolismo" circular, ilustrado pelo seguinte esquema:

A partir desse esquema, é CORRETO afirmar que (A) representa:

• A.

  consumo.

• B.

  poupança.

• C.

  economia.

• D.

  reciclagem.

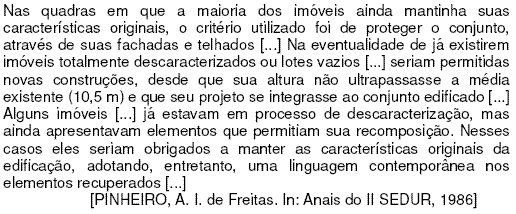

INSTRUÇÃO: Leia o texto abaixo, antes de responder às questões 23 e 24.

Em vista do texto acima, é CORRETO afirmar que as novas edificações:

• A.

  não são permitidas e recomenda-se que os lotes vagos sejam utilizados como áreas de uso público.

• B.

  podem utilizar linguagem arquitetônica atual, desde que seja respeitado um gabarito de altura máxima.

• C.

  não têm nenhum tipo de restrição, seja no que diz respeito à altura, seja no que diz respeito ao padrão estilístico.

• D.

  devem, além de respeitar um gabarito de altura máxima, seguir estritamente o mesmo padrão estilístico das edificações existentes.

Supondo que um determinado sistema de abastecimento de água tenha as seguintes partes: adução, captação, distribuição, recalque, reservação e tratamento, a seqüência lógica entre a bacia hidrográfica e o consumidor final está indicada em:

• A.

  captação, recalque, adução, tratamento, distribuição, reservação.

• B.

  captação, recalque, adução, tratamento, reservação, distribuição.

• C.

  tratamento, captação, recalque, adução, reservação, distribuição.

• D.

  adução, captação, recalque, tratamento, distribuição, reservação.

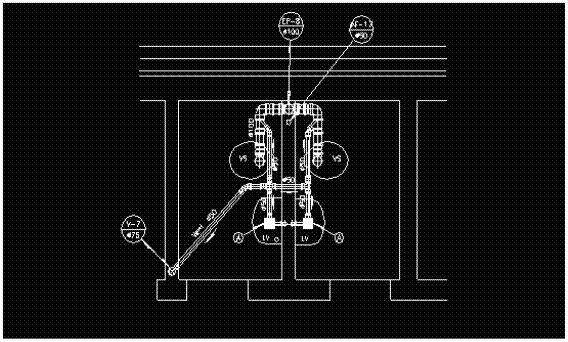

O desenho acima se refere a um projeto de instalações:

• A.

  de rede elétrica.

• B.

  de rede telefônica.

• C.

  de drenagem pluvial.

• D.

  hidráulico-sanitárias.

I NSTRUÇÃO: Observe atentamente o desenho abaixo antes de responder as questões 30 e 31.

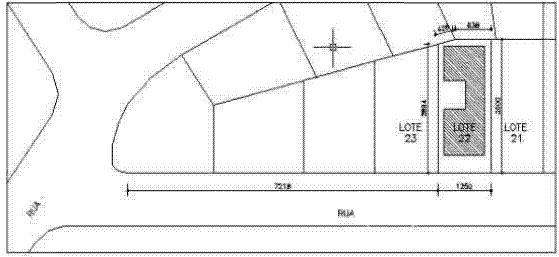

O desenho acima representa uma planta de:

• A.

  situação.

• B.

  cobertura.

• C.

  localização.

• D.

  implantação.

I NSTRUÇÃO: Observe atentamente o desenho abaixo antes de responder as questões 30 e 31.

No âmbito do projeto arquitetônico, a função do desenho acima é indicar:

• A.

  a configuração do terreno e da quadra, os níveis dos planos de corte do terreno e a situação da edificação dentro do lote em relação ao lote e à quadra.

• B.

  a orientação solar do lote e da edificação, bem como a configuração geométrica da quadra e do sistema viário de sua vizinhança.

• C.

  a localização e as dimensões exatas da projeção da edificação em relação ao lote, bem como a localização deste em relação à quadra e à esquina mais próxima.

• D.

  a declividade, o sentido de escoamento das águas pluviais e a especificação da cobertura da edificação, situando-os em relação ao lote e à quadra.

INSTRUÇÃO: Observe atentamente o desenho abaixo para responder às questões 32, 33 e 34.

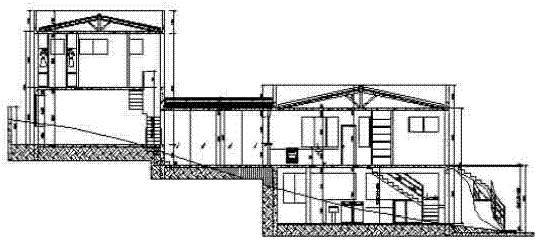

A partir do desenho do corte acima, é possível inferir que o desnível do terreno representado é de cerca de:

• A.

  3 metros.

• B.

  6 metros.

• C.

  8 metros.

• D.

  9 metros.

INSTRUÇÃO: Observe atentamente o desenho abaixo para responder às questões 32, 33 e 34.

A partir do desenho do corte acima, é possível inferir que a solução adotada para a cobertura é:

• A.

  telha ondulada leve, ocultada por platibanda, em toda a extensão da edificação.

• B.

  parte em telha ondulada leve, parte em laje plana impermeabilizada, ambas ocultadas por platibanda.

• C.

  parte em telha ondulada leve, parte em telha cerâmica tipo francesa, ambas ocultadas por platibanda.

• D.

  laje plana impermeabilizada, ocultada por platibanda, em toda a extensão da edificação.

INSTRUÇÃO: Observe atentamente o desenho abaixo para responder às questões 32, 33 e 34.

Ainda em relação ao desenho acima, todas as afirmativas são verdadeiras, EXCETO:

• A.

  A cozinha está localizada no nível intermediário.

• B.

  Está projetado pelo menos um dormitório no nível superior.

• C.

  O projeto prevê a construção de 2 (duas) escadas.

• D.

  O desenho é parte de um projeto de uma residência em três níveis.

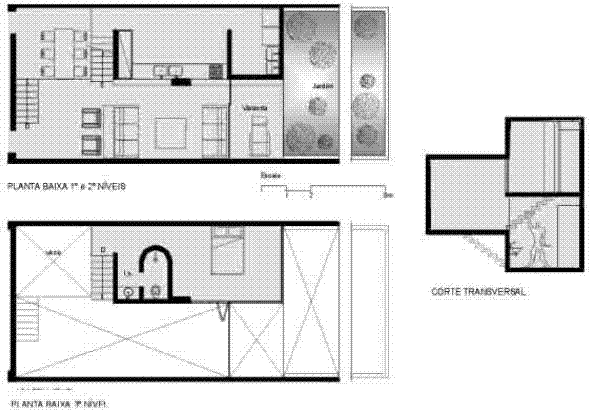

INSTRUÇÃO: Os desenhos abaixo fazem parte dos estudos de um projeto de edifício residencial. Observe-os atentamente antes de responder as questões 35, 36 e 37.

A área de projeção e a área total da unidade habitacional acima representada podem ser estimadas, respectivamente, em:

• A.

  85 m2 e 60 m2

• B.

  60 m2 e 60 m2

• C.

  60 m2 e 85 m2

• D.

  40 m2 e 120 m2
