Questões de Arquitetura do ano 2008

O ganho de calor solar de uma edificação, como variável climática, deve ser medido. Algumas fórmulas permitem que a intensidade de radiação solar incidente sobre as superfícies possa ser calculada, sendo função:

 I. Da data.

 II. Da nebulosidade.

 III. Da poluição do ar.

 IV. Da orientação do plano de incidência.

 Está correto o que se afirma em

• A.

  I, II, III e IV.

• B.

  I e IV, apenas.

• C.

  II, III e IV, apenas.

• D.

  II e III, apenas.

• E.

  IV, apenas.

Nos locais de trabalho onde são executadas atividades que exijam solicitação intelectual e atenção constantes, tais como: salas de controle, laboratórios, escritórios, salas de desenvolvimento ou análise de projetos, dentre outros, recomenda-se que o índice de temperatura efetiva esteja

• A.

  entre 23^oC (vinte e três) e 26^oC (vinte e seis) graus centígrados.

• B.

  entre 20^oC (vinte) e 23^oC (vinte e três) graus centígrados.

• C.

  entre 21^oC (vinte e um) e 23^oC (vinte e três) graus centígrados.

• D.

  entre 20^oC (vinte) e 26^oC (vinte e seis) graus centígrados.

• E.

  entre 21^oC (vinte e um) e 26^oC (vinte e seis) graus centígrados.

O método da linha reta é utilizado pelos peritos em avaliação de imóveis urbanos para

• A.

  calcular a depreciação física e funcional das construções.

• B.

  determinar o custo de reposição.

• C.

  determinar o fator de frente.

• D.

  calcular a profundidade equivalente.

• E.

  correção da elasticidade da informação pelo fator de fonte.

Um planejamento gerencial eficiente utilizado como sistema de qualidade, fiscalização e controle de obras deve

• A.

  ser uma projeção do passado, pois o desempenho anterior é garantia das implicações futuras.

• B.

  ser determinístico, prescritivo e reducionista.

• C.

  ser uma técnica de previsão e predição.

• D.

  visualizar as implicações futuras provenientes das decisões presentes.

• E.

  ser imutável e estático.

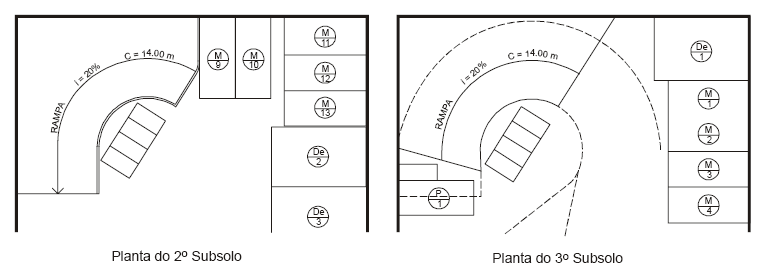

Analise as plantas do projeto de arquitetura de dois subsolos de um edifício de escritórios.

Com base nas informações contidas nesses desenhos técnicos, a diferença, medida em metros, entre os pisos dos dois níveis de estacionamento é de

• A.

  3,00

• B.

  3,20

• C.

  2,90

• D.

  2,80

• E.

  2,50

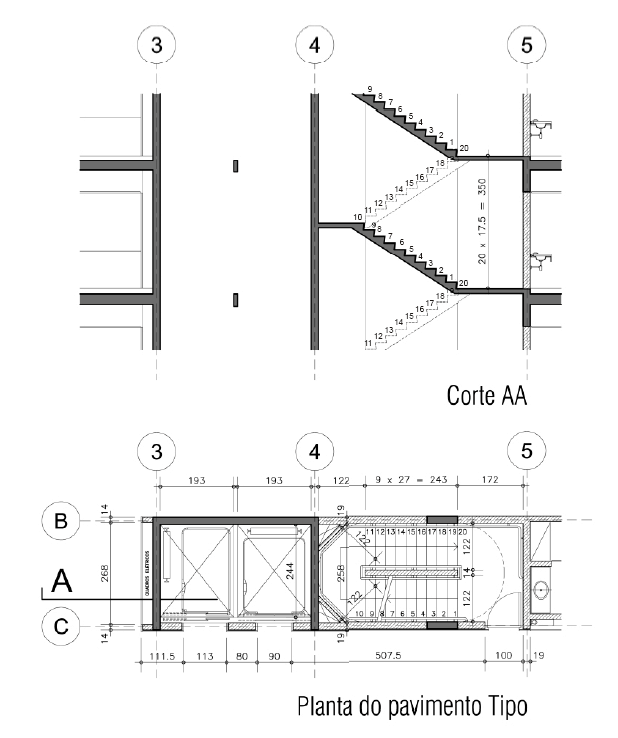

Observe, abaixo, a planta e o corte da escada de um edifício de vários pavimentos.

Aplicando-se a conhecida fórmula de Blondel com as informações contidas nos desenhos, o resultado da equação, em centímetros, é:

• A.

  62

• B.

  62,5

• C.

  63

• D.

  72,5

• E.

  72

Textos nunca foram o forte do Autocad. Entretanto, as últimas versões do programa vêm melhorando substancialmente suas ferramentas de edição de textos. A partir do Autocad 2000, considere os seguintes recursos:

 I. O Autocad possui um corretor ortográfico de um processador de textos, mas ainda não é possível escolher um dicionário principal particular ou criar um dicionário personalizado como nos melhores programas de editoração.

 II. O Autocad permite a utilização de letras TrueType e a importação de arquivos de texto em formato ASCII e em formato Rich Text (RTF).

 III. Quando se cria uma imagem especular de um grupo de objetos que contém algum texto, normalmente o texto espelhado aparece ao contrário, mas é possível escolher uma definição no Autocad para que isso não aconteça.

 IV. É possível ajustar o alinhamento dos textos como se queira, mas o espaçamento das linhas deve ficar submetido ao padrão do Autocad que é 1 vez a altura do texto.

 Está correto o que se afirma APENAS em

• A.

  II e IV.

• B.

  I, II e III.

• C.

  II e III.

• D.

  I e III.

• E.

  I e IV.

Arquivos de referência externa ou simplesmente Xref são recursos do Autocad cada vez mais utilizados, sobretudo em ambientes de grupo de trabalho, onde várias pessoas trabalham no mesmo projeto. A respeito das opções que são encontradas na caixa de diálogo principal de External Reference, é correto o que:

• A.

  Overlay faz com que o Autocad inclua outros arquivos conectados também como Xref que estejam aninhados no arquivo selecionado.

• B.

  Attachment converte um arquivo Xref em bloco e mantém os elementos nomeados do Xref (camadas, tipos de linha etc.)

• C.

  Overlay faz com que o Autocad ignore outros arquivos conectados também como Xref que estejam aninhados no arquivo selecionado.

• D.

  Attachment converte um arquivo Xref em bloco criando novas camadas no arquivo corrente com o prefixo do nome do arquivo Xref.

• E.

  Overlay e Attachament informam se o Autocad armazena a informação de percurso ao Xref no banco de dados dos arquivos correntes, ou se a descarta.

O Dimensionamento Associativo é ferramenta poderosa dos softwares profissionais de desenho.

 Considere as seguintes possibilidades de se criar e editar dimensões ou cotas no Autocad 2000:

 I. Com um único comando, é possível editar mais de um texto de dimensão ao mesmo tempo.

 II. Com o comando Trim é possível cortar cotas com linhas que intersectam a Linha de Dimensão, mas com o comando Extend não é possível estender cotas até linhas externa aos seus pontos de definição.

 III. Cotar no Paper Space exige ajuste de escala do dimensionamento à escala da janela de visualização a partir da qual se está desenhando.

 IV. Textos de dimensão são escritos paralelos às linhas de dimensão. Para girá-los em novos ângulos é necessário explodir as cotas, perdendo a característica associativa.

 Está correto o que se afirma APENAS EM

• A.

  II e IV.

• B.

  II e III.

• C.

  I, II e IV.

• D.

  I, III e IV.

• E.

  I e III.

O exercício profissional do arquiteto envolve inúmeras atividades que podem compreender elaboração e aprovação do projeto de arquitetura, compatibilização com os projetos complementares, acompanhamento técnico e entrega final da obra realizada. Acerca desse assunto, julgue os itens subseqüentes.

A elaboração do programa de necessidades de um projeto de arquitetura compreende um estudo preliminar do projeto, o qual é representado por um conjunto de plantas, cortes e fachadas, de forma a indicar a execução da obra.

• C. Certo
• E. Errado
