Questões de Arquitetura do ano 2008

Com base na carta bioclimática apresentada acima, e nas demais informações, é correto concluir que

é recomendável manter ventilação cruzada nos ambientes nas zonas indicadas, no gráfico, pelas letras I e J.

• C. Certo
• E. Errado

Com base na carta bioclimática apresentada acima, e nas demais informações, é correto concluir que

é recomendável a desumidificação dos ambientes nas zonas indicadas, no gráfico, pelas letras G e H.

• C. Certo
• E. Errado

Com base nas figuras acima, julgue o item seguinte.



O brise-soleil não corresponde à necessidade de proteção solar indicada pela máscara.

• C. Certo
• E. Errado

Considerando as atribuições profissionais inseridas na Resolução n.º 218, de 29/6/1973, julgue os itens a seguir.

Cabe ao arquiteto a locação e o traçado de cidades.

• C. Certo
• E. Errado

Quanto às instalações elétricas e hidrossanitárias, julgue os próximos itens.

Para escoamento de águas pluviais de um edifício de planta retangular, caso se opte por uma calha central no sentido longitudinal com as águas da cobertura convergindo para ela, o risco de infiltração em caso de obstrução dos tubos de queda será minimizado.

• C. Certo
• E. Errado

Quanto às instalações elétricas e hidrossanitárias, julgue os próximos itens.

A representação de um projeto de instalação elétrica contém muitos símbolos. Entre eles, seta branca significa tomada baixa; seta preta, tomada alta; e seta metade branca metade preta, tomada a 1,30 m do piso.

• C. Certo
• E. Errado

Quanto às instalações elétricas e hidrossanitárias, julgue os próximos itens.

Instalações elétricas executadas sob pisos elevados monolíticos de PVC dispensam aterramento, já que esses pisos, além de econômicos e de fácil limpeza, são feitos com material isolante.

• C. Certo
• E. Errado

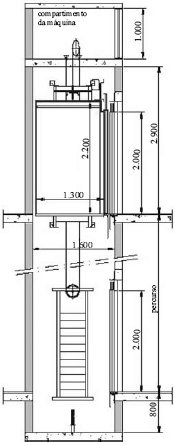

O desenho acima consiste em um corte esquemático de um poço de elevador que comunica pavimentos com pé-direito de 2,90 m. Com base nesse desenho, julgue os itens que se seguem.

O dimensionamento dessa casa de máquinas não favorece uma manutenção confortável.

• C. Certo
• E. Errado

O desenho acima consiste em um corte esquemático de um poço de elevador que comunica pavimentos com pé-direito de 2,90 m. Com base nesse desenho, julgue os itens que se seguem.

Considerando que esse edifício tenha 10 pavimentos, é correto concluir que o percurso total desse elevador será de 29 m.

• C. Certo
• E. Errado

O desenho acima consiste em um corte esquemático de um poço de elevador que comunica pavimentos com pé-direito de 2,90 m. Com base nesse desenho, julgue os itens que se seguem.

Considerando que esse edifício tenha 3 pavimentos e que cada laje acabada tenha 20 cm de espessura, então o poço somado à casa de máquinas deverá ter 11,30 m, incluindo a laje que cobre a casa de máquinas.

• C. Certo
• E. Errado
