Questões de Arquitetura do ano 2008

Considere que uma edificação com 12.000 m² de área, planejada para abrigar um órgão público, apresenta, entre outras, as características a seguir.

► Os subsolos para garagem, em dois níveis iguais, somam uma área de 5.000,00 m².

► Os dois pavimentos-tipo são ocupados com escritórios.

► A área do térreo em pilotis abriga um auditório com capacidade para 250 espectadores (300 m²), um foyer (150 m²), uma recepção (50 m²), uma caixa de escada, um espaço para a prumada de elevadores e um depósito que somam 100 m². O restante da projeção do pilotis ficou livre, sem vedações.

► O auditório, de planta trapezoidal, é semi-enterrado com um desnível de 1,00 m em direção ao palco.

► O pavimento de cobertura, que ocupa metade da área do pavimento-tipo, localiza-se no nível + 9,60. Os três níveis abaixo dessa cota, incluindo-se aí o pilotis, têm medidas de piso-a-piso idênticas.

► A outra metade do nível + 9,60 foi tratada de modo a receber um terraço aberto.

► A garagem está situada nos níveis – 3,00 m e – 6,00 m, considerando-se a cota de soleira com ± 0,00 no pilotis.

► O edifício tem 4 elevadores: dois para público e um de serviço, que atendem a todos os níveis; e um exclusivo para a diretoria, que liga o segundo pavimento (nível + 6,40) ao primeiro subsolo.

Em relação às características do edifício mencionado, julgue os itens a seguir.

As áreas que compõem cada nível do edifício são as seguintes: garagem = 2.500 m²; pilotis = 2.000 m²; pavimento-tipo = 2.000 m² e cobertura = 1.000 m².

• C. Certo
• E. Errado

Considerando que um bom projeto de arquitetura não deve apresentar somente composição volumétrica harmoniosa mas também qualidade, julgue os próximos itens.

O programa de necessidades gera um fluxograma que exprime toda a organização espacial. Uma boa diretriz é a ordenação dos espaços a partir dos eixos de fluxos.

• C. Certo
• E. Errado

Considerar os equipamentos e o mobiliário é fundamental para a configuração definitiva dos ambientes, o que normalmente se faz após a aprovação do estudo preliminar. O dimensionamento final dos ambientes depende dos equipamentos e do mobiliário de cada um. Não se deve dimensionar um ambiente nem a mais, nem a menos. O ideal é que ele tenha o tamanho necessário, considerando uma certa folga, porque os equipamentos estão sempre mudando. O posicionamento dos equipamentos e do mobiliário orienta os projetos de instalações, pois, caso eles não estejam no lugar, não será possível definir adequadamente o leiaute que vai condicionar a colocação de tomadas, dos pontos de luz, de água e de esgoto. A definição de tal posicionamento serve também para orientar projetos complementares mais específicos, como a instalação de ar condicionado e a localização das centrais de serviços.

Tendo como referência inicial o texto acima, e considerando que, ao projetar um centro cirúrgico ou um simples posto de enfermagem, o arquiteto deverá ter uma perfeita noção dos objetivos e do funcionamento da unidade ou do ambiente e, ainda, das relações desses espaços funcionais com os demais, julgue os itens subseqüentes.

Ao projetar as instalações prediais e especiais onde será colocado um estabelecimento assistencial de saúde é fundamental que o profissional esteja ciente do conjunto de informações que levaram ao leiaute.

• C. Certo
• E. Errado

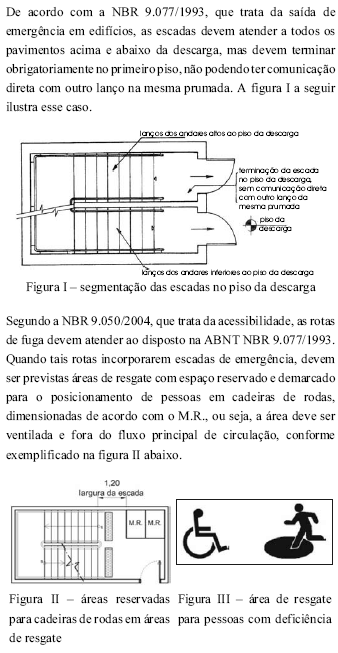

Tendo em vista as normas acima citadas e as figuras ilustrativas, julgue os seguintes itens.

A parede entre os lances da escada (figura I) foi colocada para forçar a fuga para fora do edifício.

• C. Certo
• E. Errado

Tendo em vista as normas acima citadas e as figuras ilustrativas, julgue os seguintes itens.

A figura II (NBR 9.050) não está de acordo com a figura I (NBR 9.077), pois nesta última não foi previsto o espaço (M.R.) para duas cadeiras de rodas.

• C. Certo
• E. Errado

Toda tubulação da instalação predial de água fria deve ser dimensionada e executada para funcionar como conduto forçado, razão pela qual é necessário que se definam, perfeitamente, para cada trecho, os quatro parâmetros hidráulicos de escoamento, que são

• A. pressão, gravidade, evaporação e velocidade.
• B. tensão, aumento de carga, velocidade e vazão.
• C. vazão, gravidade, tensão e evaporação.
• D.

  aumento de carga, evaporação, pressão e velocidade.

• E. vazão, velocidade, perda de carga e pressão.

Na definição do traçado urbano em um projeto de urbanismo, devem ser considerados aspectos funcionais, formais e econômicos. Avenidas, ruas, caminhos e lotes podem assumir desenhos diferenciados conforme as características físico-espaciais do terreno, o tipo de atividade a ser desenvolvido e outras exigências do próprio contratante do projeto. Julgue os itens subseqüentes, acerca dos aspectos gerais que devem ser considerados na realização de um projeto de urbanismo.

É fundamental, no desenvolvimento do projeto de urbanismo, solicitar o levantamento planimétrico e altimétrico do terreno, a partir do qual serão reconhecidas as curvas de nível da área de projeto, que, por definição, é uma abstração geométrica que une todos os pontos que possuem o mesmo nível. Geralmente, as curvas são traçadas em intervalos de 5 metros, 1 metro ou, tratando-se de terrenos muito planos, de 50 cm.

• C. Certo
• E. Errado

Na definição do traçado urbano em um projeto de urbanismo, devem ser considerados aspectos funcionais, formais e econômicos. Avenidas, ruas, caminhos e lotes podem assumir desenhos diferenciados conforme as características físico-espaciais do terreno, o tipo de atividade a ser desenvolvido e outras exigências do próprio contratante do projeto. Julgue os itens subseqüentes, acerca dos aspectos gerais que devem ser considerados na realização de um projeto de urbanismo.

Os traçados ortogonais têm custos maiores que os nãoortogonais e apresentam taxas de aproveitamento menores porque formam glebas irregulares, o que significa uma dupla deseconomia.

• C. Certo
• E. Errado

Na definição do traçado urbano em um projeto de urbanismo, devem ser considerados aspectos funcionais, formais e econômicos. Avenidas, ruas, caminhos e lotes podem assumir desenhos diferenciados conforme as características físico-espaciais do terreno, o tipo de atividade a ser desenvolvido e outras exigências do próprio contratante do projeto. Julgue os itens subseqüentes, acerca dos aspectos gerais que devem ser considerados na realização de um projeto de urbanismo.

Em geral, na definição da posição e da direção das ruas, deve ser considerada a declividade, de forma a ser suficiente para o escoamento das águas da chuva, o que exige que as vias sejam posicionadas paralelamente às curvas de nível.

• C. Certo
• E. Errado

Considere que uma edificação com 12.000 m² de área, planejada para abrigar um órgão público, apresenta, entre outras, as características a seguir.

► Os subsolos para garagem, em dois níveis iguais, somam uma área de 5.000,00 m².

► Os dois pavimentos-tipo são ocupados com escritórios.

► A área do térreo em pilotis abriga um auditório com capacidade para 250 espectadores (300 m²), um foyer (150 m²), uma recepção (50 m²), uma caixa de escada, um espaço para a prumada de elevadores e um depósito que somam 100 m². O restante da projeção do pilotis ficou livre, sem vedações.

► O auditório, de planta trapezoidal, é semi-enterrado com um desnível de 1,00 m em direção ao palco.

► O pavimento de cobertura, que ocupa metade da área do pavimento-tipo, localiza-se no nível + 9,60. Os três níveis abaixo dessa cota, incluindo-se aí o pilotis, têm medidas de piso-a-piso idênticas.

► A outra metade do nível + 9,60 foi tratada de modo a receber um terraço aberto.

► A garagem está situada nos níveis – 3,00 m e – 6,00 m, considerando-se a cota de soleira com ± 0,00 no pilotis.

► O edifício tem 4 elevadores: dois para público e um de serviço, que atendem a todos os níveis; e um exclusivo para a diretoria, que liga o segundo pavimento (nível + 6,40) ao primeiro subsolo.

Em relação às características do edifício mencionado, julgue os itens a seguir.

Para determinar a potência do ar-condicionado do auditório, estima-se o volume de ar em 600 m³, considerando-se que o pé-direito médio é de 3,00 m.

• C. Certo
• E. Errado
