Questões de Arquitetura do ano 2011

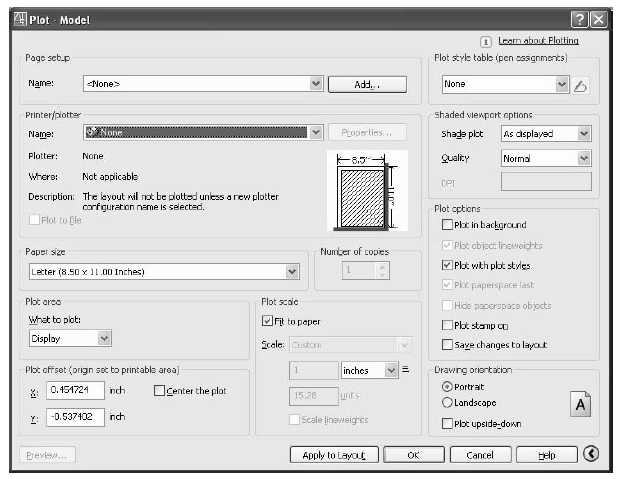

Na figura acima, o comando FILE > PLOT ( PLOT ) aciona o quadro de diálogo, que permite impressão em um plotter, impressora, ou criar um arquivo de plotagem (PLT). O Printer/plotter lista o nome do fabricante do dispositivo atual e a porta à qual está conectado. Dessa forma, são listadas as descrições de todos os plotters configurados. No que concerne aos conhecimentos de AutoCAD e a seu comando PLOT, julgue os itens a seguir.

Se a unidade de desenho e a unidade de plotagem forem em milímetros, o número a ser informado no campo Plot Scale deve ser 1000.

• C. Certo
• E. Errado

Na figura acima, o comando FILE > PLOT ( PLOT ) aciona o quadro de diálogo, que permite impressão em um plotter, impressora, ou criar um arquivo de plotagem (PLT). O Printer/plotter lista o nome do fabricante do dispositivo atual e a porta à qual está conectado. Dessa forma, são listadas as descrições de todos os plotters configurados. No que concerne aos conhecimentos de AutoCAD e a seu comando PLOT, julgue os itens a seguir.

Considere que, no campo referente à informação do fator real de redução do desenho para a plotagem, a escala desejada seja 1:50. Nessa situação, o valor a ser informado é 50.

• C. Certo
• E. Errado

Na figura acima, o comando FILE > PLOT ( PLOT ) aciona o quadro de diálogo, que permite impressão em um plotter, impressora, ou criar um arquivo de plotagem (PLT). O Printer/plotter lista o nome do fabricante do dispositivo atual e a porta à qual está conectado. Dessa forma, são listadas as descrições de todos os plotters configurados. No que concerne aos conhecimentos de AutoCAD e a seu comando PLOT, julgue os itens a seguir.

O Fit to paper não fornece uma escala padrão. A escala do desenho é variável, sendo determinada em função das dimensões do papel predefinido.

• C. Certo
• E. Errado

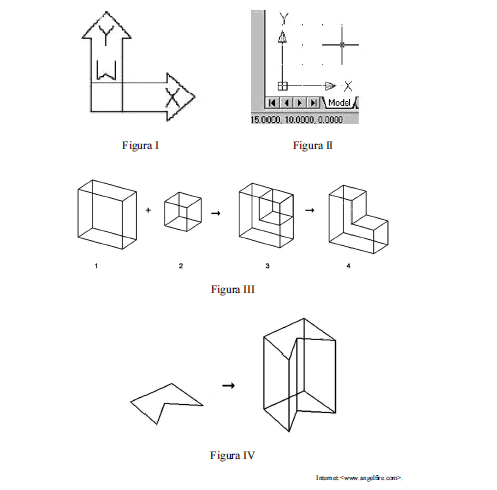

Sabendo-se que o AutoCAD reúne, no comando UCS (user coordinates system), recursos fundamentais para a modelagem tridimensional, julgue os próximos itens, considerando as figuras apresentadas.

O comando UCS, cujo ícone está ilustrado na figura I, permite especificar as direções dos eixos, bem como manter o ato de desenhar sempre em uma vista plana.

• C. Certo
• E. Errado

A iluminação geral ou suplementar deve ser projetada e instalada de forma a evitar

• A.

  ofuscamento, reflexos incômodos, sombras e contrastes excessivos

• B.

  ofuscamento, reflexos incômodos, iluminação direta e acuidade visual

• C.

  iluminação direta, contrastes excessivos, sombras e ofuscamento

• D.

  reflexos incômodos, contrastes excessivos, sombras e iluminação direta

• E.

  sombras, contrastes excessivos, iluminação direta e acuidade visual

Acerca dos princípios de planejamento urbano e de orçamento público, julgue os itens subsequentes.

No processo de planejamento urbano dos municípios, um dos aspectos sociais e econômicos mais importantes da política urbana brasileira é o desenvolvimento das funções sociais da cidade e da propriedade urbana.

• C. Certo
• E. Errado

Com relação a planejamento e gestão urbana, julgue os itens a seguir.

De acordo com o Conselho Nacional do Meio Ambiente (CONAMA), a licença ambiental para empreendimentos e atividades consideradas efetiva ou potencialmente causadoras de significativa degradação do meio depende da realização de prévio estudo de impacto ambiental e da elaboração de respectivo relatório de impacto sobre o meio ambiente (EIA/RIMA).

• C. Certo
• E. Errado

Com relação a planejamento e gestão urbana, julgue os itens a seguir.

Segundo o CONAMA, compete ao órgão ambiental municipal, ouvidos os órgãos competentes da União, dos estados e do Distrito Federal, quando couber, o licenciamento ambiental de empreendimentos e atividades de impacto ambiental local.

• C. Certo
• E. Errado

Com relação a planejamento e gestão urbana, julgue os itens a seguir.

No âmbito da aglomeração urbana, as principais áreas de atuação do Estado são a provisão de infraestrutura e a regulação do uso do solo, que consistem no principal objetivo do planejamento urbano.

• C. Certo
• E. Errado

Com relação a planejamento e gestão urbana, julgue os itens a seguir.

O plano diretor deve prever, entre suas determinações, as ações e as medidas voltadas a assegurar o cumprimento das funções sociais da cidade, considerando apenas o território urbano.

• C. Certo
• E. Errado
