Questões sobre Arquitetônico

A respeito do sistema elétrico de uma construção representado na figura acima, julgue os itens seguintes.

A figura acima representa um diagrama unifilar de um projeto elétrico que tem, no circuito de número 1, o ponto de luz “c” comandado por dois interruptores three-way.

• C. Certo
• E. Errado

Sobre a defesa enfática da relação forma-função nas composições arquitetônicas, marque a alternativa correta:

• A. Já aparece na arquitetura grega.
• B. Faz parte dos discursos do abade M. A. Laugier, um dos principais teóricos que influenciaram o Neoclassicismo.
• C. É um enfoque secundário nos projetos arquitetônicos do período eclético.
• D. É uma das principais argumentações compositivas da arquitetura moderna.
• E. Todas as alternativas anteriores estão corretas.

Ao projetar um auditório destinado a palestras e concertos, o arquiteto optou por usar superfícies côncovas e circulares. Tecnicamente, sua opção foi

• A. correta, pois estas superfícies promovem a concentração uniforme dos sons.
• B. incorreta, pois se a fonte sonora é móvel, o nível de intensidade nos pontos de captação é flutuante.
• C. correta, pois a focalização e a conseqüente distribuição dos sons é invariável.
• D. incorreta, pois a aplicação de materiais absorventes não ameniza o efeito de distribuição sonora.
• E. correta, pois elimina a necessidade de aplicação de superfícies difusoras.

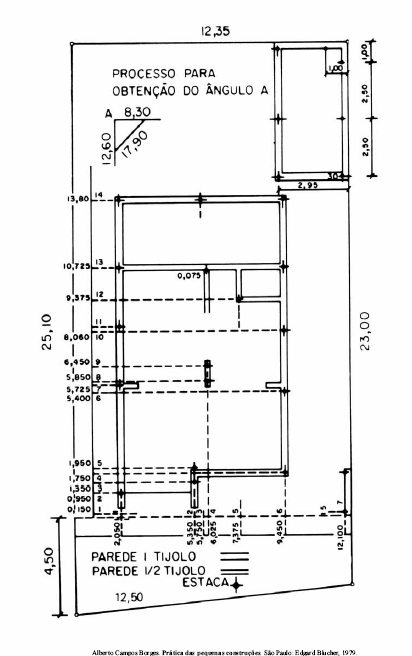

Na planta de locação ilustrada acima, com relação à posição no terreno, a estaca da linha horizontal 12 deve ser cravada a uma distância de

• A.

  4,425 m da parede externa de fundo e 1,925 m da parede externa lateral direita.

• B.

  9,375 m do início da construção e 5,325 m da parede externa lateral esquerda.

• C.

  9,375 m da frente e 7,375 m da divisa lateral do terreno.

• D.

  9,375 m da origem do sistema ortogonal na profundidade e 7,375 m na largura, para a direita.

• E.

  13,875 m da frente e 7,525 m da divisa lateral esquerda do terreno.

A respeito de cozinhas industriais, julgue os itens que se seguem.

I A higienização de louças requer cuidados especiais. Os prélavadores, máquinas de lavar, enxaguar, esteiras, somente podem ser utilizados em grandes cozinhas.

II Em algumas cozinhas, são necessárias câmaras frigoríficas para conservar os alimentos mais perecíveis. Conforme a temperatura exigida para cada caso, são subdivididas em câmara de carnes, congelados, laticínios, vegetais.

III Todo o processo de pré-preparo dos alimentos é realizado nas áreas de produção. Cada restaurante possui sua área de produção com características diferenciadas, como preparo de vegetais, cereais, panificação, sobremesas.

IV Os equipamentos mais utilizados na área de cocção são os liquidificadores, os extratores de suco, os multiprocessadores, os moedores, os fatiadores, as batedeiras, os descascadores, as cafeteiras.

A quantidade de itens certos é igual a

• A. 0.
• B. 1.
• C. 2.
• D. 3.
• E. 4.

Com relação ao condicionador de ar, assinale a opção correta.

• A. Os aparelhos de janela ou parede, considerados de expansão indireta, são os mais utilizados, mais baratos e facilmente encontrados no mercado.
• B. Considerado de expansão direta, o aparelho tipo split, fixo ou móvel, possui duas partes diferentes: uma é instalada no interior e a outra fica do lado de fora da edificação.
• C. Considerados de expansão direta, os sistemas centrais de água gelada recomendáveis para ambientes comerciais, onde há climatização de muitos ambientes simultaneamente, não ficam visíveis nas fachadas de prédios.
• D. O sistema de resfriamento do ar damper é dimensionado, quanto à sua capacidade, de acordo com a vazão de ar necessária à retirada de cargas térmicas de ambientes de áreas definidas.
• E. A unidade terminal de ar fan coil consiste basicamente de filtros, ventiladores, serpentinas e dispositivos controladores. Ela é controlada para que a quantidade de ar-condicionado a ser fornecido ao ambiente seja regulada de acordo com a necessidade.

* Altura da carga máxima permitida para veículos = 4,40 m

* Pé-direito livre mínimo permitido sob viadutos em rodovia = 5,50 m

Considere que o corte esquemático da figura 1 projete uma planta de 30,00 m × 10,00 m; que a medida de 30,00 m tenha sido interrompida em 10,00 m, na primeira laje, pela passagem de veículos; que as lajes sejam nervuradas, consumindo um média de 0,1 m³ de concreto/m² de piso; e que o elevador projete uma área em planta de 3,00 m × 4,00 m. Com base nesses dados, assinale a opção correta.

• A. Se a torre do elevador medir 3,00 m × 4,00 m em planta, a área de impermeabilização do nível G será de 238,00 m
• B. Desprezando-se a área do elevador, serão consumidos mais de 140,00 m³ de concreto para execução de todas as lajes.
• C. Desprezando-se a área em planta do elevador, serão necessários 1.100,00 m² de laje.
• D. Serão necessários menos de 18 m³ de concreto para o consumo da primeira laje, descontando-se a área do futuro do elevador.

Em muitos países, as casas tradicionais tinham uma cisterna de água incorporada para coleta de água da chuva que caía dos telhados e, geralmente, atendia às necessidades domésticas dos moradores. Hoje, a implementação de sistemas de aproveitamento de águas pluviais para fins não-potáveis — rega de jardins e áreas verdes; lavagem de pisos, passeios e fachadas; ornamentação paisagística e descarga de vasos sanitários — é uma opção bastante viável. Um esquema de circuito de captação de águas pluviais moderno é mostrado a seguir.

Considerando essas informações e o esquema apresentado, assinale a opção correta a respeito de projetos de instalações de sistemas de captação de águas pluviais.

• A. Filtros de areia são responsáveis pela retenção da maior parte dos contaminantes presentes na água bruta e estão locados entre a bomba de retrolavagem e o reservatório correspondente.
• B. No caso da ocorrência de um volume de precipitação superior à capacidade de armazenamento do reservatório, o sensor de nível faz com que a água excedente escoe pelo extravasor do reservatório de água bruta para a rede pública de esgoto pluvial, como mostrado na figura acima.
• C. O reservatório de retrolavagem é alimentado por água filtrada e conecta-se à bomba de retrolavagem para limpeza dos próprios filtros.
• D. O consumo dá-se a partir do reservatório elevado, que alimenta exclusivamente as torneiras de regas de jardins e áreas verdes.
• E. Nos sistemas tradicionais mencionados, a água coletada a partir dos telhados por meio de calhas e dutos e armazenada na cisterna de distribuição era insuficiente para as necessidades domésticas.

Com relação à situação descrita no texto anterior, julgue os itens a seguir.

Sabendo-se que o piso do banheiro mostrado na figura IV será revestido de cerâmica, caso o quantitativo leve em conta as medidas de eixo-a-eixo e desconsidere as perdas e espessuras de paredes, será necessária a aquisição de 18 m² de cerâmica.

• C. Certo
• E. Errado

Considerar os equipamentos e o mobiliário é fundamental para a configuração definitiva dos ambientes, o que normalmente se faz após a aprovação do estudo preliminar. O dimensionamento final dos ambientes depende dos equipamentos e do mobiliário de cada um. Não se deve dimensionar um ambiente nem a mais, nem a menos. O ideal é que ele tenha o tamanho necessário, considerando uma certa folga, porque os equipamentos estão sempre mudando. O posicionamento dos equipamentos e do mobiliário orienta os projetos de instalações, pois, caso eles não estejam no lugar, não será possível definir adequadamente o leiaute que vai condicionar a colocação de tomadas, dos pontos de luz, de água e de esgoto. A definição de tal posicionamento serve também para orientar projetos complementares mais específicos, como a instalação de ar condicionado e a localização das centrais de serviços.



Tendo como referência inicial o texto acima, e considerando que, ao projetar um centro cirúrgico ou um simples posto de enfermagem, o arquiteto deverá ter uma perfeita noção dos objetivos e do funcionamento da unidade ou do ambiente e, ainda, das relações desses espaços funcionais com os demais, julgue os itens subseqüentes.

Ao projetar as instalações prediais e especiais onde será colocado um estabelecimento assistencial de saúde é fundamental que o profissional esteja ciente do conjunto de informações que levaram ao leiaute.

• C. Certo
• E. Errado
