Questões sobre Arquitetura Digital
Lista completa de Questões sobre Arquitetura Digital para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
Em relação as afirmações abaixo sobre o aplicativo Arqui_3D, assinale a alternativa CORRETA:
I. Cada parede ou muro gerado com os comandos do Arqui_3D é uma polyface, portanto você pode utilizar os comandos do AutoCAD para alterar estes objetos, desde que se evite explodir (explode) uma parede ou muro, pois as faces resultantes do comando explode, não são reconhecidas pelo Arqui_3D como parede ou muro. II. O desenho das vigas pode ser feito visualizando o projeto em perspectiva paralela, porém é aconselhável que uma das viewports da tela mostre o projeto em planta para o comando fazer o arremate. III. É obrigatório configurar uma cota para a altura da parede em relação a um zero comum a todos os pavimentos, ou seja, uma coordenada z em relação ao UCS World.
-
A) Somente as afirmações I e II são verdadeiras.
B) Somente as afirmações I e III são verdadeiras.
C) Somente as afirmações II e III são verdadeiras.
D) As afirmações I, II e III são verdadeiras.
O comando Shell no AutoCad, permite:
-
A) Criar arestas chanfradas.
B) Criar paredes com espessura.
C) Cria bordas, arestas arredondadas em sólidos.
D) Criar cópias paralelas das faces desejadas do sólido.

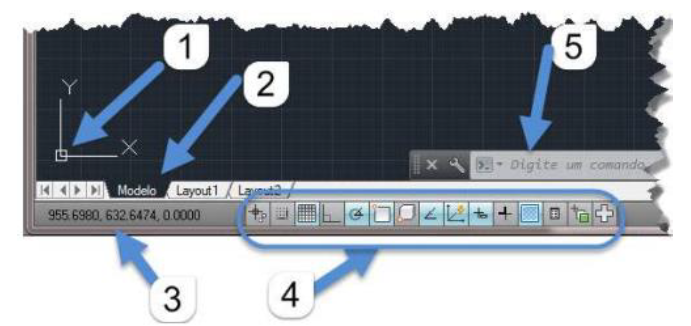

Analise a imagem abaixo, sabendo que a mesma se refere ao AutoCAD 2014:
Fonte: http://www.exatas.ufpr.br/portal/degraf_zuleica/wpcontent/uploads/sites/7/2017/05/INTRODU%C3%87%C3%83O_AUTOCAD.pdf
Podemos afirmar que:
Fonte: http://www.exatas.ufpr.br/portal/degraf_zuleica/wpcontent/uploads/sites/7/2017/05/INTRODU%C3%87%C3%83O_AUTOCAD.pdf Podemos afirmar que:
-
A) O número 1 se refere a Origem do Sistema de Coordenadas e o número 4 se refere a Barra de Status.
B) O número 2 se refere a Aba do modelo e Layout e o número 3 se refere a linha de comando.
C) O número 5 se refere a linha de comando e o número 1 se refere ao PickBox.
D) O número 5 se refere a Barra de Identificação e o número 4 se refere aos comandos expansíveis.
Sobre os modos de apresentação da área gráfica do AutoCAD, marque a alternativa CORRETA que contem a denominação do espaço onde se prepara o layout para impressão ou plotagem.
-
A) Model Space.
B) Paper Space.
C) Office Space.
D) Area Space.
Com relação às afirmações abaixo a respeito do layout de plotagem no AutoCad, assinale àquela que NÃO é verdadeira:
-
A) As Viewports, no Paper Space, são janelas capazes de enquadrar de várias formas, escalas e ângulos os desenhos elaborados no Model Space.
B) É possível trabalhar com inúmeras Viewports no Paper Space, com vistas, ângulos e Zooms diferentes.
C) Quando o Mspace é ativado, aparece o ícone UCS do Model Space na Viewport selecionada e desaparece o ícone UCS do Paper Space.
D) Pspace: com esse comando ativado, a Viewport pertence ao modo Paper Space, onde é possível alterar o desenho.
Para utilizarmos as coordenadas polares no AutoCAD, é utilizada uma fórmula. Identifique qual alternativa se refere a fórmula CORRETA.
-
A) @ângulo <distancia
B) @ângulo>distancia
C) @distancia<ângulo
D) @distancia>ângulo
O comando do software de desenho eletrônico AutoCAD que permite o encontro de duas linhas com um arco tangente às duas linhas é o comando:
-
A) CHAMFER.
B) BREAK.
C) FILLET.
D) TRIM.
E) EXTEND.
A respeito de aspectos relacionados à geometria descritiva, à topografia, à comunicação visual em edifícios e cidades e a software de representação, assinale a opção correta.
-
A) A geometria descritiva impactou a visão espacial no século XVII, período em que prevaleceu o aspecto criativo, instintivo e fantasioso da arquitetura barroca na Europa e no Brasil.
B) A comunicação visual em um edifício possibilita corrigir problemas de orientação e hierarquização do espaço.
C) Revit é um software que reúne informações gráficas em apenas duas dimensões, sem promover a integração dessas informações com as informações não gráficas.
D) Concisão, ordem e clareza são atributos desejáveis na comunicação visual em edifícios e nas cidades, características que remetem a um sistema coordenado entre si de forma organizada.
E) Em uma rua, a legibilidade das palavras em uma placa depende especialmente do limite dimensional do suporte e da relação de contraste de fundo, pouco interferindo nessa função o desenho das letras.
