Questões sobre CAD/AutoCAD

No programa de AutoCAD, a colocação de cotas e tolerância é, provavelmente, a atividade mais importante de desenho. Os comandos de criação de cotas obedecem à seguinte interação: identificação da geometria a ser cotada, posicionamento da linha de cota e confirmação do texto de cota. Pode-se afirmar que o comando:

• A.

  DIMESTYLE controla todas as características da cota.

• B.

  DIMCONTINUE cria cotas com traço contínuo.

• C.

  DIMORDINATE ordena as cotas lineares

• D.

  DIMLINEAR torna lineares as cotas do tipo horizontal.

• E.

  DIMCENTER centraliza as cotas lineares.

No AutoCAD, existem várias maneiras de se construir um quadrado. Uma das maneiras é utilizar o comando “RECTANGLE” e, na seqüência, clicar em um ponto qualquer na tecla para indicar o primeiro ponto deste elemento. Para se definir um quadrado de diagonal 6 (seis), o segundo ponto deve ser indicado através da seguinte coordenada:

• A.

  @6,6

• B.

  6,6

• C.

  @6<45

• D.

  @6,45

• E.

  6<45

No AutoCAD, as formas primitivas disponíveis para modelagem sólida − prisma, cunha, cone, cilindro, esfera e toróide − podem ser reunidas de quatro maneiras diferentes para produzir formas secundárias. Considere as seguintes características dessas operações:

I. INTERSEÇÕES usam um objeto para recortar a forma do outro.

II. SUBTRAÇÕES usam apenas a região de coincidência de dois objetos para definir uma forma sólida.

III. UNIÕES reúnem duas primitivas de modo que se comportem como um único objeto.

IV. A principal diferença entre INTERFERÊNCIA e UNIÃO é que a primeira permite que se conservem as formas sólidas originais enquanto a última os descarta, deixando a forma representada por sua interseção.

É correto o que consta em

• A. III e IV, apenas.
• B. I, II, III e IV.
• C. I, III e IV, apenas.
• D. I e II, apenas.
• E. I e III, apenas.

O AutoCAD oferece várias ferramentas de trabalho para desenhos em 3D. Sobre os comandos deste tipo de edição a partir do AutoCAD 2000 é correto afirmar:

• A. O comando Array não pode ser utilizado em desenhos em 3D, pois não permite definir a coordenada z de múltiplas cópias de uma só vez.
• B. O comando Scale dimensiona o valor das coordenadas x e y normais e mantém o valor da coordenada z.
• C. Array, Mirror e Rotate podem ser utilizados em linhas 3D, faces 3D e formas 3D, mas estes comandos não afetarão os valores na coordenada z.
• D. Stretch não pode ser utilizado em desenhos em 3D devido à dificuldade de se definir a ação do comando em relação à coordenada z.
• E. Quando se cria um bloco, este usará o WCS − World Coordinate System − para determinar seu próprio sistema de coordenadas e não o UCS − User Coordinate System − ativo no momento em que o bloco é criado.

A informática aplicada à arquitetura e urbanismo tem contribuído de maneira significativa para a intercambialidade de projetos por meio dos softwares CAD, incluindo-se o AutoCAD. Quanto ao tema, é correto afirmar que

• A. em ações de intercambialidade de projetos em CAD, as fontes geradoras de informações dos diversos campos de conhecimento (arquitetura, engenharia, elétrica, etc.) são chamadas de agentes ou disciplinas.
• B. a ferramenta existente em softwares profissionais de CAD que permite organizar as informações por categorias, além de disponibilizar o gerenciamento visual dos dados de um arquivo é chamada de arquivo de base.
• C. arquivo de folha compreende as informações geométricas fundamentais dos elementos e objetos físicos que poderão ser usadas como arquivos referenciados.
• D. arquivos referenciados consistem nos desenhos finais que utilizam os arquivos de base como arquivos referenciados, acrescidos de informações pertinentes, como cotas, indicações, textos, carimbos, margens, etc.
• E. add é a ferramenta que permite associar visualmente informação de um ou vários arquivos em outro, potencializando a utilização de camada, o que gera maior flexibilidade na reutilização de informações.

Assinale a alternativa que não contém um parâmetro necessário a todos os arquivos de base de todos os agentes envolvidos em uma ação de intercambialidade de projetos em CAD.

• A. Todos os desenhos deverão ter uma origem única do sistema de coordenadas para todas as disciplinas envolvidas no projeto.
• B. Todos os desenhos deverão ter o mesmo ponto de inserção relativo.
• C. Todos os elementos do projeto deverão ser representados em suas dimensões reais, na escala 1:1.
• D. Todos os elementos do projeto deverão ter suas dimensões representadas em centímetros (cm).
• E. O ponto de inserção pode ser (0,0,0) ou qualquer outro determinado pelo coordenador do projeto/cliente.

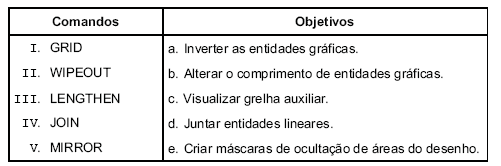

Em relação aos projetos no AutoCAD (Autodesk), considere o quadro abaixo.

Os comandos e os objetivos estão corretamente relacionados em:

• A.



• B.



• C.



• D.



• E.



Se desejarmos desfazer uma operação executada ou apagar um elemento do desenho, dispomos dos comandos “Undo”, “Redo”, “Erase”, “Oops”. Podemos afirmar que:

• A.

  O comando “Oops” anula o efeito do comando “Undo”.

• B.

  O comando “Redo” anula o efeito do comando “Undo”.

• C.

  Os comandos “Erase” e “Undo” só desfazem operações que apagam qualquer elemento de um desenho.

• D.

  O comando “Oops” só desfaz o efeito da última execução do comando “Erase”.

• E.

  Os comando “Erase” e “Undo” desfazem qualquer operação executada.

Com relação ao tema tratado no texto, assinale a opção correta.

• A. Com os sistemas CAD (Computer Aided Design), a descrição cartesiana da realidade ficou ultrapassada.
• B. Os avanços em CAD para arquitetura têm sido usados principalmente no campo da criação do partido arquitetônico.
• C. Apesar de todas as pesquisas que vêm sendo desenvolvidas objetivando diferentes usos para o computador na arquitetura, a grande maioria de arquitetos brasileiros usa os sistemas CAD basicamente para criar uma representação 2D de seus projetos, fazendo uso de planos, seções, elevações e detalhes.
• D. A geometria descritiva vem sendo substituída pelos sistemas CAD com grande precisão e qualidade na representação.

Quanto ao aplicativo AutoCAD, julgue o seguinte item.

As informações são inseridas no modelspace por meio de janelas individuais. No modo paperspace, é feita a escala 1:1, em que são inseridos margem e rótulo. Quando se está no modo paperspace, não se tem acesso ao modelo criado no modelspace.

• C. Certo
• E. Errado
