Questões sobre Desenho técnico

O conceito de Desenho Universal foi criado nos EUA em 1963, inicialmente denominado “Desenho livre de barreiras”; passou a considerar a diversidade humana, de forma a respeitar as diferenças existentes entre as pessoas e garantir a acessibilidade a todos os componentes do ambiente. Os projetos que se utilizam desse conceito devem seguir 7 princípios orientadores. Assinale a alternativa que descreve de forma correta o princípio dado.

• A. Equiparação nas possibilidades de uso  permite a utilização do espaço, de forma idêntica, por pessoas com diferentes capacidades ou ainda por qualquer grupo de utilizadores.
• B. Flexibilidade no uso  atende a pessoas com diferentes habilidades, no entanto com semelhantes preferências, sendo adaptável a uma variedade de usos.
• C. Uso simples e intuitivo permite que o espaço seja facilmente compreendido por qualquer usuário, independente de sua experiência, conhecimento, habilidade de linguagem ou nível de concentração.
• D. Dimensão e espaço para uso e interação  providencia tamanho e espaço para aproximação, alcance, manipulação e uso confortável, para dimensões padrão do corpo humano, e variedades na postura ou mobilidade do utilizador.

A respeito da geometria descritiva, assinale a opção correta.

• A. Se um ponto mantiver sempre a mesma direção, sem desviar, dará origem a uma linha curva.
• B. Todo segmento de reta oblíquo a um plano apresentará projeções com dimensões idênticas às reais, tanto em relação à sua medida linear quanto em relação ao seu ângulo, qualquer que seja a posição do plano.
• C. Plano frontal é todo plano paralelo ao plano horizontal de projeção e será sempre perpendicular ao plano vertical de projeção.
• D. Todo segmento de reta perpendicular a um plano apresentará projeções na forma de um ponto, qualquer que seja a posição do plano.
• E. Quando o centro de projeção está situado a uma distância finita do objeto, as projetantes são divergentes, dando origem à chamada projeção cilíndrica.

Em relação aos conceitos de perspectiva cônica e de perspectiva isométrica, assinale a opção correta.

• A. Perspectiva isométrica é uma representação tridimensional em que o objeto se situa em um sistema de três eixos coordenados.
• B. Os ângulos de 45º e 90º são os mais utilizados na perspectiva cônica.
• C. O círculo isométrico é representado em verdadeira grandeza.
• D. Na perspectiva cônica, a linha de terra é determinada pelo ponto de vista do observador.
• E. Na perspectiva cônica, utiliza-se apenas um ponto de fuga.

O diagrama de massas, utilizado na análise da distribuição dos materiais escavados, é também conhecido como diagrama de

• A. prismoide.
• B. Bruckner.
• C. terraplenagem.
• D. homogenização.
• E. seções mistas.

No que se refere à geometria da curva circular, o comprimento do arco de círculo desde o ponto de curva (PC) até o ponto de tangente (PT) é a definição

• A. do afastamento da curva.
• B. do ângulo central.
• C. da tangente.
• D. do desenvolvimento da curva.
• E. do grau da curva.

Julgue os itens subsecutivos, referentes a representação, métodos e técnicas de desenho e geometria descritiva. O desenho isométrico é uma perspectiva com linhas paralelas na qual o ponto de fuga se situa ao final da elevação de maior comprimento.

• C. Certo
• E. Errado

Julgue os itens subsecutivos, referentes a representação, métodos e técnicas de desenho e geometria descritiva. Do cruzamento entre dois planos ortogonais, em geometria descritiva, resultam os quatro diedros entre os quais, no Brasil, para efeitos práticos, são mais utilizados o primeiro e o terceiro diedro.

• C. Certo
• E. Errado

Julgue os itens subsecutivos, referentes a representação, métodos e técnicas de desenho e geometria descritiva.

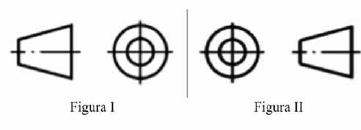

A representação de um tronco de cone mostrada na figura I foi elaborada no primeiro diedro e, na figura II, a mesma peça geométrica está representada no terceiro diedro.

• C. Certo
• E. Errado

O tipo de desenho em que a metade da representação é mostrada em corte e a outra metade em vista é denominado

• A. corte-seção.
• B. corte parcial.
• C. corte em desvio.
• D. meio-corte.
• E. vista cortada.

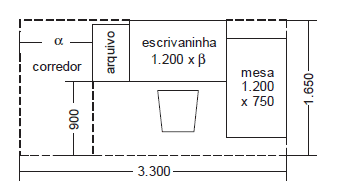

Considere a ilustração abaixo:

 Representa o leiaute de um espaço de escritório com escrivaninha, mesa e arquivo, com medidas em milímetros. Depreende-se que a dimensão menor do arquivo em planta, e as medidas α e β correspondem a, respectivamente, em mm,

• A. 450, 900 e 750.
• B. 700, 750 e 450.
• C. 450, 750 e 900.
• D. 900, 450 e 750.
• E. 750, 450 e 700.
