Duas linhas paralelas, estreitas e tracejadas, situadas entre duas linhas contínuas, é a convenção para se representar:

    A) Janelas.

    B) Janela alta.

    C) Meia-parede.

    D) Beirais do telhado.

Assinale a afirmação INCORRETA no que diz respeito à representação gráfica de uma planta baixa:

    A) As linhas que representam os elementos em projeção devem ser finas a médias (0,25 mm a 0,30 mm) e recomenda?se o tamanho do tracejado entre 0.15 m e 0.10 m.

    B) Os elementos da construção situados a cima do plano de corte da planta baixa, e por consequência, não visíveis, devem ser representados em projeção através de linhas tracejadas ou de linha traço dois pontos. São assim representados: beirais das coberturas, vãos de aberturas e esquadrias (incluindo iluminação zenital), elementos da estrutura (vigas), chaminés, alçapões, mezaninos, caixa d’água, escadas, etc.

    C) Os desníveis devem ser representados com linhas finas, mas mais espessas e/ou escuras do que as que representam os pisos. Recomenda?se o uso de linhas na espessura de 0.20 mm a 0.25 mm para linhas de transição de pisos e de 0.10 mm a 0.15 mm para desníveis, soleiras, rampas e degraus.

    D) Ao representar os elementos das esquadrias que faceiam as paredes, tais como marcos e guarnições, devemos lembrar que se essas últimas forem representadas por linhas grossas, as mesmas irão parcialmente se sobrepor as linhas desses elementos, diminuindo suas dimensões visuais (após a impressão). Nestes casos, marcos e guarnições devem ser representadas com dimensões maiores do que as reais, de forma a compensar a sobreposição das linhas representativas das paredes.

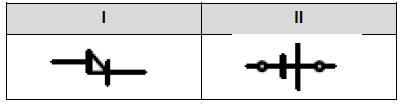

O desenho de tubulação das instalações prediais é feito através de representações baseadas nos princípios das projeções ortogonais. Uma tubulação pode ser desenhada por símbolos gráficos, representando as conexões e válvulas, e por uma linha única, representando os tubos, qualquer que seja o diâmetro do tubo. Assinale a alternativa que se refere aos símbolos gráficos abaixo:

    A) I. Redução Excêntrica de Rosca; II. Bucha de Retenção com Solda Branca.

    B) I. Redução de Rosca; II. Junta Flangeada.

    C) I. Redução Excêntrica de Flange; II. Bucha de Retenção com Solda Arco.

    D) I. Válvula de Retenção; II. União Flangeada.

No Anteprojeto, uma planta de situação deve conter:

    A) Eixos do projeto.

    B) Curvas de nível existentes e projetadas, além de eventual sistema de coordenadas referenciais.

    C) Marcos topográficos.

    D) Indicação das vias de acesso, vias internas, estacionamentos, áreas cobertas, platôs e taludes.

Na representação de projetos de arquitetura, marque a alternativa incorreta sobre o que deve conter na fachada.

    A) Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, escalas, marcação dos cortes longitudinais ou transversais.

    B) Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, notas gerais.

    C) Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, desenhos de referência e carimbo.

    D) Simbologias de representação gráfica, eixos do projeto, indicação de cotas de nível acabado, eixos do projeto.

Sobre a aplicação de linhas em desenhos, julgue as afirmações a seguir de acordo com a largura das linhas:


I. 0,13 mm – lilás e 0,18 mm – vermelha. II. 0,17 mm – azul e 0,25 mm – branca. III. 0,20 mm – verde e 0,35 mm – amarela.

    A) Somente a alternativa I está correta.

    B) Somente a alternativa II está correta.

    C) Somente a alternativa III está correta.

    D) Todas as alternativas estão corretas.

Planta de edificação - Vista superior do plano secante horizontal, localizado a, aproximadamente, ______ m do piso em referência. A altura desse plano pode ser variável para cada projeto de maneira a representar todos os elementos considerados necessários. Qual das alternativas corresponde ao valor não apresentado na frase?

    A) 1,30

    B) 1,40

    C) 1,50

    D) 1,60

Sobre o espaço destinado a explanação na apresentação da folha para desenho técnico, NBR 10582, quais informações devem estar contidas?

    A) Símbolos especiais.

    B) Designação.

    C) Abreviaturas.

    D) Todas as alternativas.

De acordo com a NBR 10068 - Folha de desenho - Leiaute e dimensões, consideramos a margem direita e esquerda para a folha A2 com respectivos valores de:

    A) 7 mm e 10 mm.

    B) 7 mm e 25 mm.

    C) 10 mm e 25 mm.

    D) 10 mm e 10 mm.

Sobre a aplicação de linhas no desenho, utilizamos a linha traço dois pontos estreita para:

    A) Contornos de peças adjacentes, posição limite de peças móveis, linhas de centro de gravidade, linhas de centro.

    B) Contornos de peças adjacentes, posição limite de peças móveis, linhas de centro de gravidade, detalhes situados antes do plano de corte.

    C) Contornos de peças adjacentes, linhas de centro de gravidade, linhas de simetria.

    D) Contornos de peças adjacentes, posição limite de peças móveis, indicação das linhas ou superfícies com indicação especial.
