Questões sobre Sistemas Construtivos

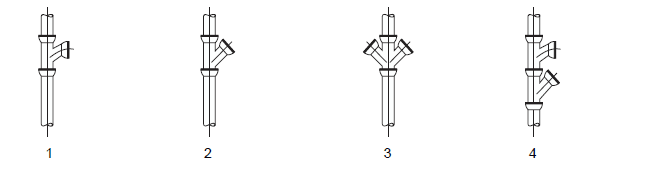

Considere as imagens abaixo.

As modalidades de ligação ao tubo de queda, de ramal de esgoto que correspondem, nesta ordem, à junção de 45º, ao Tê sanitário, ao Tê sanitário com junção de 45º e à junção dupla de 45º, são:

• A. 2, 3, 4, 1.
• B. 2, 1, 4, 3.
• C. 3, 4, 1, 2.
• D. 4, 3, 2, 1.
• E. 1, 3, 2, 4.

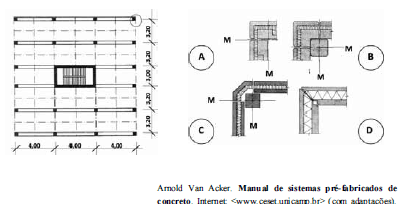

A figura a seguir reproduz a planta estrutural de uma obra à qual foi sobreposta, com traço-ponto, uma malha modular, uma das faces mede 12 m e a outra face mede 15,80 m de eixo a eixo das vigas. Ao lado, em escala maior, estão quatro detalhes (A, B, C e D) de soluções possíveis de arremate do canto, com painéis de fachada. O eixo do módulo está identificado pela letra M.

Considerando as informações e as figuras apresentadas, julgue os próximos itens, a respeito de modulação e racionalização da construção.

Como a solução do canto constitui um problema a ser resolvido pelo projetista, considera-se que as soluções B e C são as mais adequadas em um projeto modular com estrutura em esqueleto.

• C. Certo
• E. Errado

O sistema construtivo Concreto/PVC faz uso de dois materiais conhecidos da indústria da construção civil, em que

• A. os painéis, que são perfis modulares de PVC com reforços internos longitudinais e faces laterais perfuradas, permitem a concretagem conjunta das paredes.
• B. os painéis de concreto reforçados por partes de PVC, facilitam a colocação das armaduras embora as tubulações das instalações elétricas tenham que permanecer externas e aparentes.
• C. o PVC é o material usado para aumentar a rigidez do conjunto e atingir a resistência mecânica requerida à estrutura.
• D. os painéis, que são perfis modulares de PVC com reforços internos longitudinais e faces laterais perfuradas, exigem a justaposição de painéis de concreto pré-moldados.
• E. os painéis, que são perfis modulares de concreto, possuem reforços internos longitudinais e faces laterais perfuradas de PVC que permitem a concretagem conjunta das paredes.

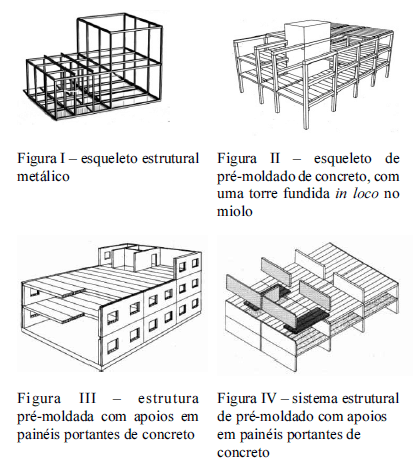

Considerando as figuras de I a IV apresentadas, julgue os itens que se seguem, relativos a concreto, aço e pré-moldado.

Os painéis da fachada mostrados na figura III e os painéis internos mostrados na figura IV são portantes, pois acumulam a função de vedação com estrutura.

• C. Certo
• E. Errado

Considerando as figuras de I a IV apresentadas, julgue os itens que se seguem, relativos a concreto, aço e pré-moldado.

As figuras I e II evidenciam que, quanto à geometria, o pré-moldado de concreto e a estrutura metálica têm em comum, por exemplo, a racionalização e a modulação, de modo que, quanto mais regulares forem as divisões das linhas da malha espacial ortogonal, mais elementos repetidos existirão.

• C. Certo
• E. Errado

Considerando as figuras de I a IV apresentadas, julgue os itens que se seguem, relativos a concreto, aço e pré-moldado.

Quanto ao contraventamento, força que atua no caso de as vigas serem apoiadas no pré-moldado de concreto ou no nó da estrutura metálica, aparafusada ou soldada, considera-se que o esqueleto da figura I é mais eficiente do que o da figura II e é menos eficiente do que o da figura III e do que o da figura IV.

• C. Certo
• E. Errado

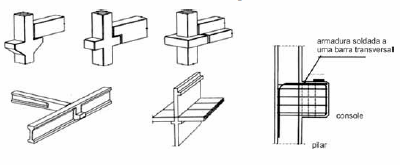

Estão apresentados, a seguir, exemplos, em perspectiva, de console, elemento crucial na linguagem dos pré-moldados; e um desenho técnico da armação de um console simples.

Considerando as figuras apresentadas, julgue os itens seguintes, acerca de pré-moldados e da leitura e interpretação de projetos de concreto.

No desenho técnico apresentado, a armadura em destaque trabalha à tração, correspondendo a um tirante.

• C. Certo
• E. Errado

Estão apresentados, a seguir, exemplos, em perspectiva, de console, elemento crucial na linguagem dos pré-moldados; e um desenho técnico da armação de um console simples.

Considerando as figuras apresentadas, julgue os itens seguintes, acerca de pré-moldados e da leitura e interpretação de projetos de concreto.

Um console tem de ser dimensionado para receber o esforço do momento máximo junto ao apoio.

• C. Certo
• E. Errado

A coordenação modular

• A. tem como objetivo a produção de componentes executados sob medida.
• B. tem como objetivo a racionalização da construção.
• C. torna mais complexa e mais longa a fase de detalhamento do projeto.
• D. não permite a racionalização da construção na fase do projeto dos componentes.
• E. dificulta o desenvolvimento dos projetos mas permite a racionalização na fase da utilização da edificação.

A Laje radier

• A. é um tipo de fundação rasa que funciona como uma laje e transmite as cargas da estrutura para o terreno.
• B. possui componentes estruturais fundamentais que são a laje descontínua de concreto e as vigas-baldrame.
• C. é a fundação menos utilizada para construções em Light Steel Framing.
• D. é um tipo de baldrame que funciona como viga e transmite as cargas pontualmente para o terreno.
• E. é um tipo de fundação semelhante à viga baldrame e à sapata corrida.
