Questões sobre Sistemas Construtivos

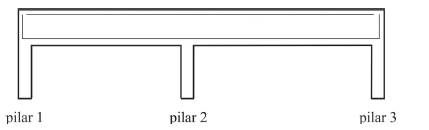

Com referência à situação mostrada na figura acima, que ilustra uma viga contínua de concreto armado apoiada nos pilares 1, 2 e 3, na qual as linhas no interior da viga correspondem às armaduras de aço longitudinais, julgue os itens a seguir.

Os três pilares estão sujeitos a cargas de compressão.

• C. Certo
• E. Errado

Em um laudo pericial, muitas vezes, é necessária a realização de ensaios destinados a fornecer informações relacionadas às condições de resistência e ruptura de peças estruturais. Considerando que, entre os ensaios realizados para vistoriar peças estruturais, há os destrutivos e os não destrutivos, assinale a alternativa em que todos os ensaios são destrutivos.

• A. Resistência à compressão axial, teor de cloretos e determinação do escoamento à tração de armaduras.
• B. Módulo de deformação do concreto e da argamassa, carbonatação e reconstituição do traço de concreto e argamassa.
• C. Esclerometria, resistência à compressão de tijolos e resistência à tração em testemunhos.
• D. Gamagrafia, determinação do escoamento à tração em amostras de armadura e resistência à compressão de tijolos.
• E. Carbonatação, determinação do potencial de corrosão de armadura e resistência à compressão de tijolos.

Com referência à situação mostrada na figura acima, que ilustra uma viga contínua de concreto armado apoiada nos pilares 1, 2 e 3, na qual as linhas no interior da viga correspondem às armaduras de aço longitudinais, julgue os itens a seguir.

A viga e os pilares representam uma estrutura isostática.

• C. Certo
• E. Errado

Um edifício de quatro andares será construído em alvenaria estrutural de blocos de concreto, sendo constituído de pavimentos- tipo, sem variação significativa, entre os andares, na distribuição interna dos ambientes. Na concepção do projeto, visando à racionalização da construção, são medidas metodologicamente adequadas

• A. o uso do Modulor para a determinação das proporções entre alturas e larguras de elementos construtivos, e a minimização da relação entre o perímetro da edificação (envoltória) e a área útil.
• B. o uso do Modulor para a determinação das proporções entre alturas e larguras de elementos construtivos, e a minimização da relação entre as áreas de circulação e a área total.
• C. o emprego de materiais mais baratos e a utilização de tecnologias intensivas em mão de obra.
• D. a utilização de tecnologias intensivas em mão de obra e a concentração das instalações hidráulicas em prumadas localizadas em paredes não estruturais.
• E. a minimização da relação entre as áreas de circulação e a área total, e a concentração das instalações hidráulicas em prumadas localizadas em paredes não estruturais.

É correto afirmar que dureza, viscosidade e ductibilidade são propriedades estudadas por meio de ensaios de laboratório para o controle tecnológico de

• A. gesso.
• B. cal.
• C. asfaltos.
• D. argamassa.
• E. concreto.

Com referência à situação mostrada na figura acima, que ilustra uma viga contínua de concreto armado apoiada nos pilares 1, 2 e 3, na qual as linhas no interior da viga correspondem às armaduras de aço longitudinais, julgue os itens a seguir.

A armadura de aço longitudinal superior não está sujeita a esforços: ela é utilizada para posicionar os estribos transversais da viga.

• C. Certo
• E. Errado

Um edifício será construído em concreto armado, em dois pavimentos: térreo e superior. No pavimento superior, pretende- se obter um efeito de laje aparente plana no forro do ambiente, sem interferência de vigas estruturais. A solução de cobertura ou impermeabilização de laje pode ser adaptada, posteriormente, à solução estrutural. Para obter esse efeito arquitetônico, podem ser adotadas soluções estruturais em

• A. laje cogumelo ou vigas gerber.
• B. laje protendida ou vigas gerber.
• C. vigas invertidas ou vigas vierendeel.
• D. laje protendida ou vigas vierendeel.
• E. laje cogumelo ou vigas invertidas.

Uma rampa deverá vencer um desnível de 0,80 m com inclinação de 1:12 em lance único. O comprimento total dessa rampa será de

• A. 12 m.
• B. 9,60 m.
• C. 6,67 m.
• D. 8,33 m.
• E. 15 m.

O aparecimento de fissuras nas edificações nem sempre é um indicativo de que a estrutura esteja na iminência de colapso.

Com base nessa informação e considerando a figura apresentada, assinale a alternativa que indica o provável motivo da aparição das fissuras na alvenaria.

• A. Configuração típica de fissuras em paredes com aberturas, submetidas à carga uniformemente distruibuída, com deficiência de vergas e contravergas.
• B. Paredes com carregamentos desbalanceados sobre sapatas corridas.
• C. Deformação da viga baldrame.
• D. Recalques diferenciais da fundação.
• E. Atuação de carga vertical uniformemente distribuída.

Durante o desenvolvimento do projeto estrutural de um edifício, verificou-se que não havia o detalhamento da distribuição da armadura de aço para as vigas. Nessa situação,

• A. o transpasse das barras longitudinais dependem do diâmetro dos agregados.
• B. a armadura longitudinal deverá estar o mais próximo possível das faces das vigas.
• C. será necessário considerar, nas barras com diâmetro elevado, o raio de curvatura da dobra, que pode exigir ferragens adicionais.
• D. não se permite emenda por solda.
• E. os estribos não devem ser definidos por cálculo estrutural, pois dependem exclusivamente da seção reta das vigas para definir espessura e espaçamento.
