Questões sobre Sistemas Construtivos

Com relação ao uso de concreto, aço e pré-fabricados na construção, assinale a opção correta.

• A. Os pilares e painéis de parede pré-moldados não devem ser engastados na fundação, apenas encaixados, o que garante a estabilidade estrutural do sistema, já que permitem oscilações e dilatações.
• B. Para se realizar a ligação viga-pilar em um sistema pré-fabricado de concreto, podem-se utilizar chumbadores verticais e almofada de elastômero, que agirão como rótula da estrutura.
• C. A necessidade de contraventamento é uma desvantagem significativa das estruturas em aço em relação aos edifícios em concreto pré-fabricado, os quais dispensam esse tipo de preocupação, em qualquer dimensão.
• D. Construções em concreto pré-moldado podem ser concebidas de forma segura e com variações consideráveis se respeitada a altura média de dez pavimentos.
• E. Embora não possa ser aplicado em lajes, o concreto protendido contribui para diminuir a altura de vigas, oferecendo maiores possibilidades de instalação e uso nos pavimentos.

A respeito de instalações elétricas, assinale a opção correta.

• A. As caixas de passagem mais usuais têm medidas, em polegadas, iguais a 4 × 2 e 4 × 3.
• B. A fixação dos eletrodutos às caixas de passagem embutidas se dá por meio de braçadeiras, espaçadas conforme a distância estabelecida por norma.
• C. Os eletrodutos propiciam aos condutores elétricos proteção contra os perigos de incêndio e de arcos voltaicos.
• D. Os eletrodutos podem ser metálicos ou de PVC; os metálicos são mais duráveis e resistentes, enquanto que o de PVC tem custo mais baixo.
• E. Os tubos flexíveis são fáceis de instalar, permitindo se obter as mais variadas curvas na parede, com a limitação de curvaturas com ângulos muito fechados, que podem impedir a passagem dos fios ou cabos.

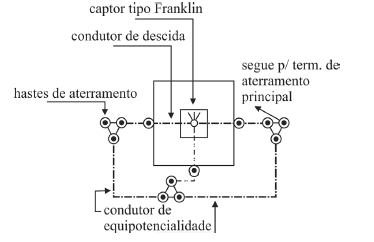

Considerando a figura precedente, que mostra a planta do projeto de instalação de um sistema de proteção contra descargas atmosféricas (SPDA), assinale a opção correta, com relação a instalações especiais de para-raios, telefone e cabeamento estruturado.

• A. No projeto de cabeamento estruturado, o cabeamento horizontal é a infraestrutura que se estende da sala de equipamentos até a área de trabalho.
• B. No SPDA apresentado, a energia da descarga atmosférica a ser conduzida ao solo a partir do captor é levada por dois condutores de descida às hastes de aterramento.
• C. O para-raios tipo gaiola de Faraday é o método mais indicado para prédios mais baixos e horizontais; enquanto que o método de Franklin é mais apropriado para prédios verticais e altos.
• D. Como a instalação telefônica utiliza somente cargas baixas de energia, o aterramento pode ser resolvido utilizando-se uma instalação comum aos outros sistemas de aterramento da edificação.
• E. Em um projeto de cabeamento estruturado, a sala de equipamentos é o local onde ocorre a subdivisão das rotas de backbone vinculadas a outros edifícios da rede.

Com relação ao sistema construtivo e estrutural, assinale a opção correta.

• A. Um perfil metálico é, por definição, um elemento industrializado, o que reduz as possibilidades de projeto em estruturas metálicas, induzindo a soluções de edificações retilíneas.
• B. O perfil em I das vigas é uma forma otimizada, na medida em que apresenta mais volume onde é mais solicitado e economiza material na região de transição, a “alma” do perfil.
• C. Diferentemente das estruturas de madeira e das de aço, as estruturas de concreto caracterizam-se pela continuidade, as ligações são sempre monolíticas. O pilar, a viga e a laje formam uma única “pedra”, não há parafuso de ligação como na madeira, não há solda como no aço.
• D. Embora apresentem muitas vantagens, as estruturas de madeira tornam-se vulneráveis em caso de incêndio; em construções mais duradouras, deve-se preferir a resistência do aço ou do concreto armado.
• E. Um uso muito difundido para madeira é a tesoura do telhado de duas águas. No eixo de simetria, no meio do vão, está localizada a estronca (escora) em posição vertical que trabalha a compressão.

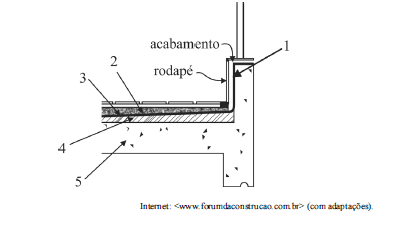

Considerando a figura precedente, assinale a opção correta, em relação a coberturas e impermeabilizações.

• A. Na figura, a argamassa de regularização (4), foi mostrada com altura variável para enfatizar as variações no acabamento da laje bruta.
• B. A figura mostra um detalhe esquemático da impermeabilização com proteção térmica de uma laje de uma edificação.
• C. Na figura mostrada, a manta asfáltica (2) não sobe pelo rodapé, o que compromete a estanqueidade nos cantos da edificação.
• D. Um elemento muito útil para combater as fissuras na argamassa de acabamento (1) é a aplicação sobre a manta asfáltica (3) de uma tela que, na figura apresentada, está ausente.
• E. Caso seja usada na cobertura, a tela pode ser simples como, por exemplo, uma tela de galinheiro; mas não se recomenda o uso de telas plásticas, que são frágeis.

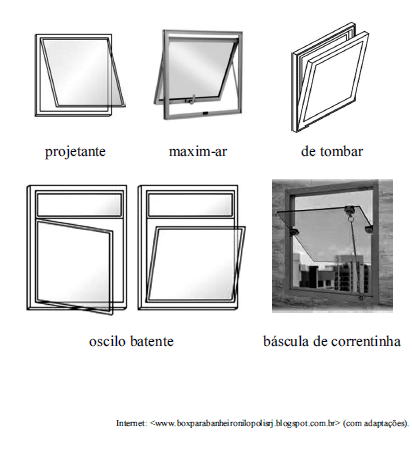

Considerando as figuras precedentes, assinale a opção correta, a respeito de esquadrias.

• A. A janela do tipo de tombar oferece boa ventilação, porém facilita a entrada de chuvas, pois não tem boa estanqueidade à água e a limpeza da face externa é difícil.
• B. Uma vantagem do modelo de janela oscilo batente é a dupla abertura: tombar e abrir. Elas também apresentam uma facilidade de limpeza, devido à sua abertura interna.
• C. Na janela projetante, o eixo de giro é horizontal e se localiza na parte superior; na janela de tombar, ele acontece na extremidade inferior; e na báscula de correntinha; localiza-se exatamente no meio.
• D. As janelas projetante e maxim-ar não apresentam diferenças.
• E. A janela maxim-ar dificulta a ventilação cruzada do ambiente.

As linhas do telhado são linhas que resultam do encontro de águas do telhado, ou que indicam seus términos. Na maioria das vezes, são linhas retas, posto que as águas são normalmente planas. Analise as seguintes afirmações a respeito das linhas do telhado:

I. Cumeeira é a linha divisora de águas, de disposição horizontal e localizada nas posições mais elevadas do telhado.

II. Espigão é a linha coletora de águas, de disposição horizontal ou inclinada.

III. Água Furtada ou Rincão é a linha divisora de águas, de disposição inclinada, normalmente unindo cumeeiras de alturas diferentes, e cumeeiras e beirais.

IV. Polígono do Beiral é linha poligonal fechada que, em vista superior (planta de cobertura), coincide com o limite externo da cobertura.

Está correto o que se afirma em

• A. I, II e IV apenas.
• B. II e III apenas.
• C. I e IV apenas.
• D. I, II, III e IV.

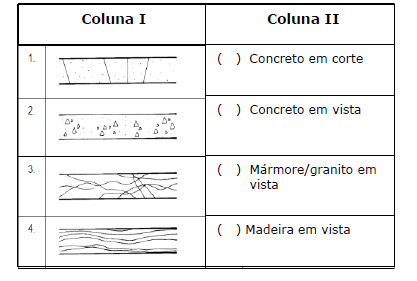

Relacione corretamente as convenções gráficas representadas aos nomes dos materiais, numerando a Coluna II de acordo com a Coluna I.

 A sequência correta, de cima para baixo, é:

• A. 3, 2, 4, 1.
• B. 1, 2, 4, 3.
• C. 2, 1, 3, 4.
• D. 4, 3, 2, 1.

Todo arquiteto necessita conhecer as definições das propriedades dos materiais para ter condições de escolhê-los de maneira adequada ao seu uso.

Associe a COLUNA II com a COLUNA I, relacionando as propriedades dos materiais com as suas respectivas definições.

COLUNA I

1. Absorção

2. Dureza

3. Elasticidade

4. Permeabilidade

5. Plasticidade

6. Resistência mecânica

COLUNA II

( ) É a propriedade dos materiais de absorver e reter a água.

( ) É a propriedade que tem o material de permitir a passagem de gases e líquidos, em particular a água.

( ) É a propriedade que tem o material de não ser destruído sob a ação das cargas.

( ) É a propriedade segundo a qual o material resiste à penetração de um corpo estranho mais duro.

( ) É a propriedade segundo a qual o material sofre uma mudança de forma sob a ação de forças externas e a conserva, mesmo após a retirada do carregamento.

( ) É a propriedade que tem o material de retornar à sua forma inicial após a retirada do carregamento.

Assinale a sequência CORRETA.

• A. 1 4 6 2 5 3
• B. 1 6 2 3 4 5
• C. 4 5 3 2 1 6
• D. 4 6 2 3 1 5

O concreto é considerado na construção um componente importante para que a edificação atinja o objetivo almejado pelo profissional da arquitetura em conformidade com as normas técnicas, tanto no aspecto estético, como no funcional. Na sua utilização, o profissional deverá ter conhecimentos básicos para o bom emprego deste material. Neste contexto, marque a alternativa correta no que se refere a algumas propriedades que os concretos possuem.

• A. A impermeabilidade é um requisito que todo concreto deve possuir, independentemente do fim a que ele se destina.
• B. O concreto se contrai nos primeiros cinco dias da pega e, passados esses dias, começa a aumentar de volume.
• C. Todos os concretos são mais ou menos porosos, por isso são considerados permeáveis.
• D. A absorção do concreto é uma propriedade fundamental para se verificar o seu grau de impermeabilidade.
• E. A porosidade do concreto independe da sua dosagem e de seu adensamento.
