Questões sobre Topografia

Determinada elevação no terreno é caracterizada por amplitude (desnível entre cota máxima e cota mínima) de 55 m, medida a partir do nível de base da drenagem, e declividades médias de 35% e máximas de 45%, na encosta mais íngreme. Essa elevação é recortada por pequenos cursos d’água cujas nascentes estão alojadas em anfiteatros naturais que se formam em suas encostas.

São Áreas de Preservação Permanente, no caso apresentado,

• A. faixas de 30 m ao longo dos cursos d’água e de 50 m em torno das nascentes, somente.
• B. faixas de 30 m ao longo dos cursos d’água e de 50 m em torno das nascentes e o terço superior da elevação, somente.
• C. faixas de 30 m ao longo dos cursos d’água e de 50 m em torno das nascentes e áreas de encosta com declividade acima de 30%, dentre outras.
• D. o terço superior da elevação e áreas de encosta com declividade acima de 30%, dentre outras.
• E. o terço superior da elevação, caracterizada como morro, e áreas de encosta com declividade acima de 30%, somente.

Devido a algumas condições ambientais, instrumentais e pessoais é possível que as medidas de grandeza (direção, distância e desnível) possam eventualmente apresentar erros durante a elaboração de levantamentos topográficos. De acordo com o exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Existe a possibilidade de variação do comprimento de uma trena com a variação da temperatura.

( ) A maior parte dos erros instrumentais pode ser reduzida adotando técnicas de verificação/retificação, calibração e classificação.

( ) Os erros podem ser classificados em grosseiros, sistemáticos e aleatórios.

( ) Engano na contagem de lances durante a medição de uma distância com trena é considerado erro aleatório.

( ) Inclinação da baliza na hora de realizar a medida é considerado erro grosseiro.

( ) Erro de pontaria na leitura de direções horizontais é considerado erro aleatório ou acidental.

( ) A precisão está ligada à repetibilidade de medidas sucessivas feitas em condições semelhantes, estando vinculada somente a efeitos aleatórios.

( ) A acurácia expressa o grau de aderência das observações em relação ao seu valor verdadeiro, estando vinculada a efeitos aleatórios e sistemáticos.

A sequência está correta em

• A. F, V, F, V, F, F, F, F.
• B. V, F, V, F, V, F, V, F.
• C. F, F, F, V, V, V, F, V.
• D. V, V, V, F, F, V, V, V.

O uso do solo é o conjunto de atividades e processos individuais de produção e reprodução de uma sociedade por sobre uma aglomeração urbana assentada. Nesse contexto, é correto afirmar que o uso do solo

• A. é uma combinação de um tipo de solo com o tipo de pessoas que irão ocupá-lo.
• B. é o rebatimento da reprodução social no plano do espaço urbano.
• C. admite uma restrita variedade de atividades da sociedade.
• D. é uma instância da produção do espaço regulada por atividades individuais e de mercado.
• E. contempla leis fixas para serem aplicadas em qualquer lugar do país.

A topografia tem fundamental importância em muitos projetos relacionados à arquitetura, uma vez que fornece dados e informações com relação ao espaço. Nesse contexto, a topografia em projeto é indicada para

• A. mapeamento de grandes áreas.
• B. medir e calcular apenas distâncias horizontais.
• C. medir distâncias que não exigem precisão.
• D. controlar a execução da obra, monitorando problemas de níveis e alinhamentos.
• E. conferir medidas apenas no final do projeto.

A topografia constitui um instrumento fundamental para a implantação e o acompanhamento de obras, como as de projeto viário, edificações e urbanizações (loteamentos). Com relação a curvas de nível e movimento de terra, assinale a opção correta.

• A. As curvas de nível indicam se o terreno é plano, de declive suave, ondulado, montanhoso ou íngreme. A distância vertical entre as curvas varia conforme o relevo do terreno e a escala da carta ou do mapa.
• B. Toda curva de nível fecha-se sobre si mesma, dentro ou fora dos limites do papel. Duas curvas de nível jamais se cruzam, assim como uma curva de nível não se bifurca.
• C. Quanto mais plano for o terreno, mais próximas serão as curvas de nível. Em terrenos muito acidentados, por exemplo, as curvas de nível encontram-se mais espaçadas umas das outras.
• D.

  Comparando-se as imagens mostradas nas figuras I e II a seguir, é correto afirmar que o custo da terraplenagem, que possibilitou a criação do platô, foi bastante alto, porque, além do corte realizado no terreno, foi necessário adquirir material para o aterro.



• E.

  Considerando-se a próxima figura e que o comprimento do platô seja igual a 10 m; a largura do platô, 6 m; o desnível entre as curvas, 1 m; e a altura média de aterro, 2 m; é correto afirmar que o volume de aterro será de 240 m³.



No que se refere a noções de cartografia, assinale a opção correta.

• A. Ao traçar no papel uma figura semelhante à de um terreno levantado, os ângulos e as distâncias ficam reduzidas em uma proporção constante.
• B. A relação entre a medida na carta e a dimensão no terreno é traduzida por uma fração, em que o numerador representa uma distância no mapa, e o denominador, a distância correspondente no terreno.
• C. Na escala 1:25 mil, qualquer medida linear no mapa corresponde a 25.000 m no terreno.
• D. A escala numérica é representada sob a forma de fração, e a escala gráfica é representada sob a forma de um segmento de reta, normalmente subdividido em seções, ao longo do qual são registradas as distâncias reais correspondentes às dimensões do segmento. Embora seja mais precisa, a escala gráfica é imprópria para ampliações e reduções do desenho.
• E. A informação mínima que um mapa deve ter é a indicação do norte. No caso de haver, em um mesmo mapa, dois sistemas de coordenadas — geográficas e UTM —, poderá haver a indicação de mais de um norte; o norte verdadeiro (NV), contudo, corresponderá à direção apontada pela agulha da bússola.

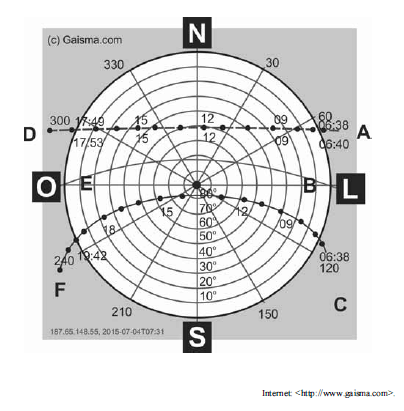

Com base na carta da latitude de Brasília apresentada, julgue os itens subsequentes no que se refere ao uso da carta solar.

A linha AD corresponde ao solstício de verão e a linha CF ao de inverno; ambos ocorrem em dezembro e maio, respectivamente.

• C. Certo
• E. Errado

Com base na carta da latitude de Brasília apresentada, julgue os itens subsequentes no que se refere ao uso da carta solar.

A linha BE representa o equinócio, que ocorre duas vezes por ano e corresponde ao período do ano em que noite e dia têm a mesma duração.

• C. Certo
• E. Errado

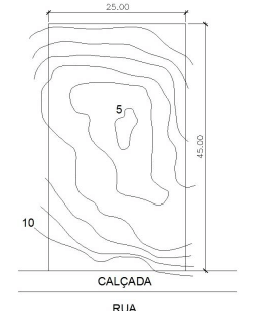

Considere o terreno a seguir:

Na elaboração do Projeto de Arquitetura, o partido arquitetônico adotado exige que o terreno fique no mesmo nível da calçada. Para isso, será necessário realizar:

• A. aterro com material do próprio terreno.
• B. corte com retirada de material.
• C. aterro com material importado.
• D. corte e aterro com material do próprio terreno.
• E. terraplenagem em todo o terreno.

Em uma planta topográfica, são destacadas uma em cada cinco curvas, correspondendo a um múltiplo de cinco da equidistância, que são denominadas curvas

• A. cinco (5).
• B. principais.
• C. guias.
• D. mestras.
• E. inteiras.
