Questões de Arquitetura da Fundação Carlos Chagas (FCC)

Em obras públicas de edificações, na fase de definição do projeto de arquitetura e de sua implantação,

• A. a preservação de valores paisagísticos naturais é irrelevante.
• B. não existem restrições quanto à adequação à topografia e aos volumes de cortes e aterros.
• C. a manutenção de taludes naturais do terreno e o escoamento natural de águas pluviais são irrelevantes.
• D. o escoamento de águas pluviais deve ser sempre solucionado por sistemas forçados de drenagem.
• E. deve-se verificar a necessidade de licenciamento dependente de órgão estadual ou federal.

O fluxograma abaixo apresenta os agentes e os produtos desenvolvidos em um trabalho de arquitetura e urbanismo, e as disciplinas complementares.

Correspondem a I, II e III, respectivamente,

• A. obra, as built e cliente.
• B. as built, cliente e obra.
• C. cliente, as built e obra.
• D. as built, obra e cliente.
• E. obra, cliente e as built.

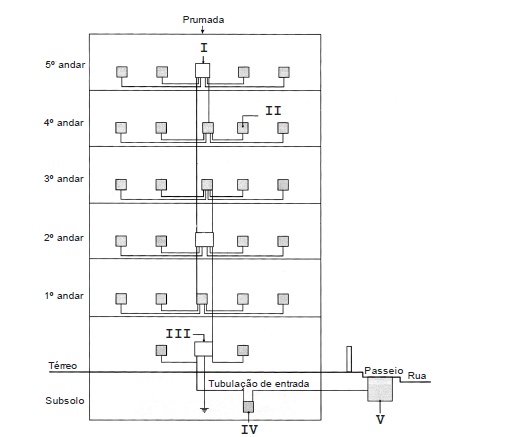

A figura abaixo representa um esquema geral da tubulação telefônica de um edifício.

Correspondem a I, II, III, IV e V, respectivamente, a caixas de

• A. distribuição, distribuição secundária, passagem, entrada do edifício e acesso público.
• B. distribuição geral, saída, distribuição secundária, distribuição geral e entrada do edifício.
• C. distribuição secundária, distribuição terciária, distribuição geral, aterramento e acesso público.
• D. prumada, distribuição secundária, distribuição principal, aterramento e entrada do edifício.
• E. distribuição, saída, distribuição geral, passagem e entrada do edifício.

Considerando a durabilidade do concreto definida pela norma brasileira, é correto afirmar que os agregados:

• A. provenientes de regiões litorâneas nunca podem ser empregados na composição do concreto.
• B. provenientes de regiões litorâneas podem ser empregados na construção, desde que os teores de cloretos e sulfatos não excedam os limites estabelecidos na mesma.
• C. extraídos de águas salobras nunca podem ser empregados na composição do concreto.
• D. com suspeita de contaminação natural ou industrial nunca podem ser empregados na composição do concreto.
• E. com suspeita de contaminação por efluentes industriais podem ser empregados na composição do concreto, desde que o teor de sulfato seja inferior a 1%.

Considere os blocos cerâmicos a partir das figuras abaixo.

A identificação correta dos blocos cerâmicos I, II, III, IV e V é, nessa ordem:

• A. bloco cerâmico perfurado verticalmente para alvenaria convencional, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico perfurado horizontalmente para alvenaria convencional e bloco cerâmico com paredes perfuradas para alvenaria convencional.
• B. bloco cerâmico perfurado para alvenaria convencional, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico perfurado horizontalmente para alvenaria estrutural e bloco cerâmico com paredes perfuradas para alvenaria estrutural.
• C. bloco cerâmico perfurado para alvenaria estrutural, bloco cerâmico com paredes perfuradas para alvenaria estrutural, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico perfurado horizontalmente para alvenaria convencional e bloco cerâmico com paredes perfuradas para alvenaria estrutural.
• D. bloco cerâmico perfurado para alvenaria estrutural, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico perfurado horizontalmente para alvenaria convencional e bloco cerâmico com paredes perfuradas para alvenaria convencional.
• E. bloco cerâmico perfurado para alvenaria estrutural, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico com paredes maciças para alvenaria estrutural, bloco cerâmico perfurado horizontalmente para alvenaria convencional e bloco cerâmico com paredes perfuradas para alvenaria estrutural.

Durante uma obra executada no alinhamento do logradouro, nas construções com mais de

• A. dois pavimentos a partir do nível do meio-fio, é obrigatória a construção de galerias sobre o passeio, com altura interna livre de no mínimo 2,70 m.
• B. três pavimentos a partir do nível do meio-fio, é obrigatória a construção de galerias sobre o passeio, com altura interna livre de no mínimo 2,50 m.
• C. dois pavimentos a partir do nível do meio-fio, é obrigatória a construção de galerias sobre o passeio, com altura interna livre de no mínimo 2,10 m.
• D. dois pavimentos a partir do nível do meio-fio, é obrigatória a construção de galerias sobre o passeio, com altura interna livre de no mínimo 3,00 m.
• E. três pavimentos a partir do nível do meio-fio, é obrigatória a construção de galerias sobre o passeio, com altura interna livre de no mínimo 2,10 m.

 A figura abaixo representa uma instalação predial de águas pluviais.

Correspondem a I, II e III, respectivamente,

• A. condutor de águas pluviais, luva e joelho de 45º.
• B. tubo de queda, extravasor e luva de 45º
• C. coluna de ventilação, conector e luva de 45º.
• D. condutor de águas pluviais, luva e conector primário.
• E. ramal de águas pluviais, luva e conector secundário.

A figura abaixo representa uma instalação predial de esgoto.

Correspondem a I, II e III, respectivamente,

• A. esgoto principal, esgoto secundário e ramal auxiliar.
• B. tubo de queda, ramal de ventilação e ramal de esgoto.
• C. ramal de esgoto, tubo de queda e ramal de ventilação.
• D. esgoto secundário, esgoto principal e ramal auxiliar.
• E. tubo de queda, ramal de esgoto predial e ramal de ventilação.

São exemplos de elementos de cobertura de vãos resistentes em uma e duas direções, respectivamente,

• A. vigas T e laje cogumelo.
• B. laje cogumelo e vigas T.
• C. laje nervurada e vigas em perfis.
• D. laje cogumelo e laje nervurada.
• E. laje nervurada e laje cogumelo.

A figura representa o esquema de um pavimento convencional, com leito carroçável no centro e calçadas laterais para pedestres.

Correspondem a I, II, III, IV e V, respectivamente,

• A. revestimento, subleito compactado, sub-base, reforço da sub-base e subleito.
• B. subleito compactado, contrapiso, base, sub-base, subleito.
• C. revestimento, base, sub-base, reforço do subleito e subleito compactado.
• D. pavimento, revestimento, infrabase, sub-base e subleito compactado.
• E. revestimento, pavimento, sub-base, infrabase e subleito compactado.
