Questões de Arquitetura da Universidade Federal Fluminense (FEC / UFF)

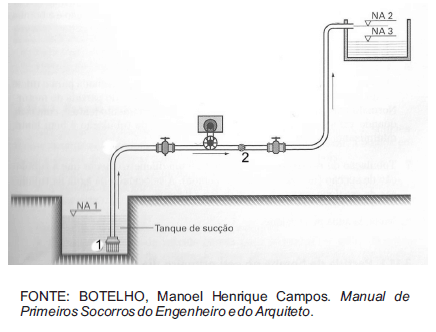

O esquema básico de a figura a seguir é o mais comum na maior parte dos bombeamentos de água para cidades e edifícios. Os elementos apontados pelos números 1 e 2, são denominados, respectivamente, válvulas de:

• A.

  pé, gaveta.

• B.

  pé, retenção.

• C.

  recalque, pé.

• D.

  gaveta, retenção.

• E.

  pé,sucção.

Com relação ao conforto lumínico, ao se estipular um dos parâmetros para o mesmo, foi definido o critério da temperatura , (Kelvin), para classificar a luz. Nas salas de espera dos consultórios e dos hospitais, a luz deve ser vibrante e reconfortante ao mesmo tempo, com temperatura de cor e potência determinada pela altura do teto, respectivamente, na faixa de:

• A.

  1000K e 2000K , 60w e 100w.

• B.

  2000K e 3000K , 32w e 40w.

• C.

  3000K e 4000K , 26w e 36w.

• D.

  4000K e 5000K , 15w e 25w.

• E.

  5000K e 6000K , 9w e 15w.

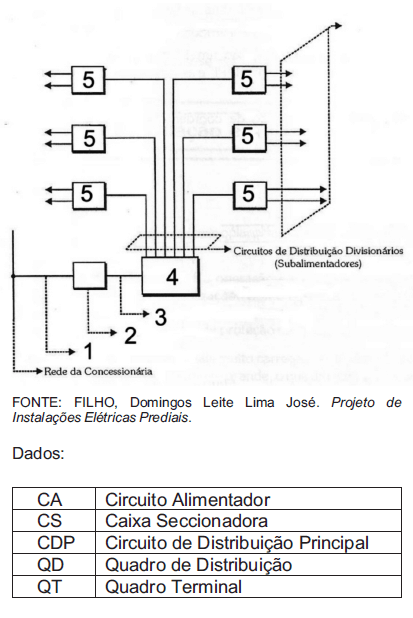

A figura abaixo apresenta um esquema de circuitos de distribuição, e de circuitos terminais. Os números 1, 2, 3, 4 e 5, indicam respectivamente:

• A.

  CS-CA-CDP-QT-QD.

• B.

  CA-CS-CDP-QD-QT.

• C.

  CDP-CA-CS-QT-QD.

• D.

  CA-QD-CDP-CS-QT.

• E.

  CA-CS-QD-QT-CDP.

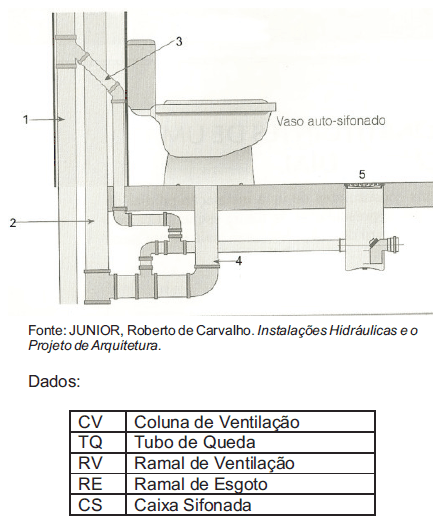

A figura abaixo apresenta partes constituintes de uma instalação de esgoto de um prédio residencial, em corte esquemático.

Os números 1, 2, 3, 4 e 5, indicam respectivamente:

• A.

  CS-TQ-RV-RE-CV

• B.

  TQ-CV-RV-RE-CS

• C.

  CV-TQ-RV-RE-CS

• D.

  RV-TQ-CV-RE-CS

• E.

  RE-TQ-RV-CV-CS.
