Questões de Arquitetura da Fundação Mariana Resende Costa (FUMARC)

Um desenhista representou a planta baixa deste desenho numa folha de papel A0 na escala 1:50. Quais as dimensões deste desenho na folha?

• A.

  5,30 x 4,30cm.

• B.

  10,60 x 8,60cm.

• C.

  2,65 x 2,15m.

• D.

  2,65 x 2,15cm.

• A.

  ( 3 ), ( 2 ), ( 4 ), ( 1 ).

• B.

  ( 1 ), ( 4 ), ( 2 ), ( 3 ).

• C.

  ( 3 ), ( 4 ), ( 2 ), ( 1 ).

• D.

  ( 1 ), ( 2 ), ( 4 ), ( 3 ).

Em um sistema de esgotamento sanitário de um banheiro, detectou-se um problema na tubulação que liga do vaso sanitário ao tubo de queda. Esse problema está ocorrendo em um

• A.

  ramal de esgoto.

• B.

  coletor predial.

• C.

  ramal de descarga.

• D.

  subcoletor.

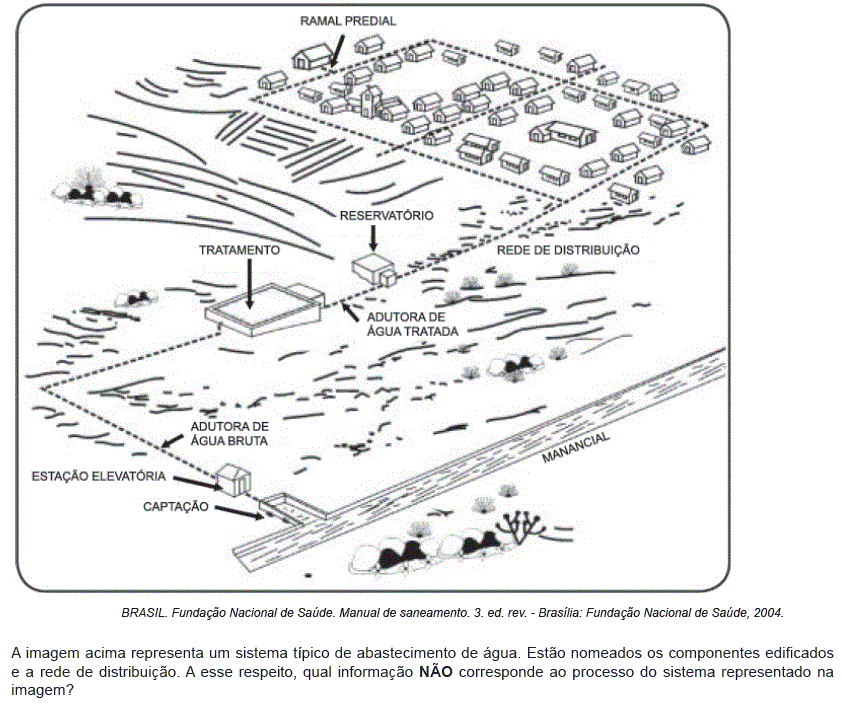

• A.

  As águas de superfície são as que mais necessitam de tratamento, porque se apresentam com qualidades físicas e bacteriológicas impróprias, com exceção das águas de nascentes que, com uma simples proteção das cabeceiras e cloração, podem ser, muitas vezes, consumidas sem perigo.

• B.

  Adutora de água bruta: transporta a água da captação até a Estação de Tratamento de Água.

• C.

  Os reservatórios são sempre um ponto fraco no sistema de distribuição de água. Para evitar sua contaminação, é necessário que sejam protegidos com estrutura adequada, tubo de ventilação, impermeabilização, cobertura, sistema de drenagem, abertura para limpeza, registro de descarga, ladrão e indicador de nível.

• D.

  A rede de distribuição pode ser executada com manilhas de barro vitrificada, sendo as conexões vedadas com argamassa e cimento traço de 1:4, de forma a manter pressão mínima em qualquer ponto.

No software AutoCAD da Autodesk, o comando que permite estender uma linha até o encontro de um objeto especificado, é denominado

• A.

  Extend.

• B.

  Union.

• C.

  Group.

• D.

  Join.

Há cerca de 2.500 anos, os gregos já sabiam encontrar a área de qualquer polígono. No entanto, é muito mais difícil achar a área da região limitada por uma figura curva, como, por exemplo, um círculo, ou seja, a região limitada por uma circunferência. Qual a área da metade de um círculo cujo diâmetro tem 6 metros?

• A.

  14,13 m²

• B.

  28,27 m²

• C.

  37,69 m²

• D.

  56,54 m²

Descargas atmosféricas diretas são aquelas que incidem diretamente sobre as edificações, linhas de transmissão de energia ou qualquer outra instalação exposta ao tempo. Os sistemas de proteção contra descargas atmosférica (SPDA) diretas podem ser divididos, classicamente, em três partes:

• A.

  Blindagens, aterramentos e rede captora de descargas.

• B.

  Rede captora de descargas, descidas e aterramentos.

• C.

  Hastes, blindagens e captores.

• D.

  Rede captora de descargas, aterramentos e blindagens.

No caso de tipo de abastecimento direto para um conjunto de edifícios separados e abastecidos individualmente, a partir de tubulação que desempenhe função similar a de uma coluna de distribuição, deve ser prevista uma proteção contra refluxo de água da instalação predial de água fria de cada edifício para a referida tubulação.

Recomenda-se a instalação do dispositivo:

• A.

  Válvula de retenção.

• B.

  Registro de gaveta.

• C.

  Registro de pressão.

• D.

  Válvula globo.

A ferramenta SNAP, do software AutoCAD da Autodesk, restringe o movimento do cursor a intervalos especificados. Sua ativação ou desativação pode-se dar por meio do status bar, do menu bar ou pressionando a tecla:

• A.

  F1.

• B.

  F3.

• C.

  F8.

• D.

  F9.

Planta de Situação é a planta que compreende o partido arquitetônico como um todo, em seus múltiplos aspectos. Pode conter informações específicas em função do tipo e porte do programa, assim como para a finalidade a que se destina.

Para aprovação em órgãos oficiais, esta planta deve conter informações completas sobre localização do terreno. Assinale a alternativa INCORRETA.

• A.

  Indicação do norte.

• B.

  Vias de acesso ao conjunto, arruamento e logradouros adjacentes com os respectivos equipamentos urbanos.

• C.

  Fachada principal da edificação.

• D.

  Denominação dos diversos edifícios ou blocos.
