Questões de Arquitetura da Universidade Federal de Santa Catarina (UFSC)

Identifique se são verdadeiras (V) ou falsas (F) as afirmativas com relação ao que deverá constar do projeto arquitetônico, segundo o Código de Obras e Edificações de Florianópolis.

( ) Planta de locação, em escala não inferior a 1:50, com a indicação do Norte, todos os elementos que definem a forma e as dimensões do terreno e da construção; a posição desta no terreno, com todos os afastamentos das divisas; a indicação de afastamentos entre prédios no mesmo lote, as cotas do nível do terreno, dos passeios e das soleiras; a representação das árvores, postes e hidrantes da via pública, assim como a locação das fossas sépticas e filtros anaeróbios, quando necessários, dos cursos d’água e galerias, e a distância das margens destes às construções; limite(s) anterior(es) do terreno e alinhamento(s) definitivo(s) do(s) muro(s); alturas dos muros e larguras dos passeios frontais; vão(s) de acesso ao imóvel e rebaixamento(s) do(s) meio-fio(s); e, identificação dos extremantes conforme titulação do imóvel; memorial descritivo dos revestimentos, devendo estar discriminados juntamente com as peças gráficas do projeto.

 ( ) Planta de situação do terreno em escala não inferior a 1:20, com as dimensões e área do lote, indicação do Norte, distância a uma rua com denominação oficial ou designação notória, denominação da(s) rua(s) de acesso e largura(s) da(s) rua(s) confinante(s).

( ) Plantas baixas, cortes e elevações em escala 1:50, que indiquem claramente o uso, a área e as dimensões de cada compartimento, bem como representem e dimensionem todos os elementos referidos no Código de Obras e Edificações, sendo recomendada a redução da escala até 1:100, quando se tratar de edificações de grandes dimensões, a critério da municipalidade.

( ) Quadro de áreas indicando a área do terreno e as áreas das construções, com discriminação das áreas cobertas e descobertas – quando existirem – e totalização para cada edificação implantada no terreno; memorial descritivo dos revestimentos, devendo estar discriminados juntamente com as peças gráficas do projeto.

( ) Plantas baixas, cortes e elevações em escala 1:100, que indiquem claramente o uso, a área e as dimensões de cada compartimento, bem como representem e dimensionem todos os elementos referidos no Código de Obras e Edificações, sendo recomendada a redução da escala até 1:1000, quando se tratar de edificações de grandes dimensões, a critério da municipalidade; quadro de áreas indicando a área do terreno e as áreas das construções, com discriminação das áreas cobertas e descobertas – quando existirem – e totalização para cada edificação implantada no terreno; memorial descritivo dos revestimentos, devendo estar discriminados juntamente com as peças gráficas do projeto.

Assinale a alternativa que apresenta a sequência CORRETA, de cima para baixo.

• A.

  F – F – V – V – F

• B.

  V – F – V – F – V

• C.

  F – F – F – V – F

• D.

  V – V – V – F – V

• E.

  F – V – F – V – F

A entrada do futuro hospital em Florianópolis é um ambiente que integra a recepção, o hall e a sala de espera. Este ambiente possui um pé-direito duplo e uma fachada envidraçada (80% da fachada com vidro claro), com orientação solar sudoeste. Pensando no conforto térmico dos usuários, assinale a alternativa CORRETA para o tipo de proteção solar a adotar nesta fachada.

• A.

  Um único brise horizontal no topo da área envidraçada.

• B.

  Um conjunto de brises verticais ao longo da área envidraçada.

• C.

  Um único brise vertical no extremo oeste da área envidraçada.

• D.

  Um conjunto de brises horizontais em toda a altura da área envidraçada.

• E.

  Para esta configuração de fachada não é necessário considerar uma proteção solar.

Classifique as soluções construtivas listadas abaixo para paredes externas em função do isolamento acústico que elas proporcionam.

I - Bloco de concreto com 100 [mm] de espessura e densidade média de 140 [kg/m²], com aplicação de argamassa de 12 [mm] em ambas as faces, com espessura total de 124 [mm].

II - Chapa de gesso acartonado em suporte de metal com 48 [mm] de espessura, com lã mineral na cavidade, com espessura total de 75 [mm].

III - Tijolo maciço com espessura de 336 [mm] e densidade de 1500 [kg/m²], sem argamassa.

Assinale a alternativa que apresenta a sequência CORRETA, colocando em primeiro lugar a solução que oferece um maior isolamento acústico e em último lugar a que oferece o menor isolamento acústico.

• A.

  III, II e I.

• B.

  II, I e III.

• C.

  I, III e II.

• D.

  II, III e I.

• E.

  III, I e II.

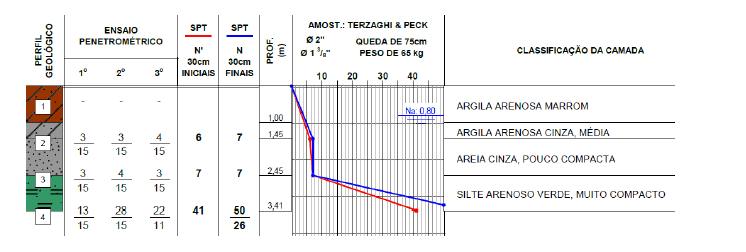

A correta interpretação de um laudo de sondagem de solo permite escolher a fundação adequada de acordo com a solicitação de carga e a resistência estrutural do solo naquele ponto.

A partir das informações apresentadas no laudo acima, é CORRETO afirmar que o tipo de fundação mais apropriada para apoiar um pilar que recebe uma carga de 10 [tf] é:

• A.

  tubulão com ar comprimido.

• B.

  estaca Strauss.

• C.

  fundação de hélice contínua.

• D.

  estaca tipo Franki.

• E.

  sapata.

O processo de licenciamento frente ao Instituto Brasileiro do Meio Ambiente e dos Recursos Naturais Renováveis (IBAMA) define três etapas diferentes: Licenciamento Prévio, Licenciamento de Instalação e Licenciamento de Operação. Identifique se são verdadeiras (V) ou falsas (F) as afirmativas com relação a cada uma destas etapas.

( ) A aprovação do Licenciamento Prévio autoriza as etapas iniciais da obra, como limpeza do terreno, terraplenagem e instalação do canteiro.

( ) O Licenciamento de Instalação possui um prazo de validade definido pelo cronograma de execução do projeto.

( ) O Licenciamento de Operação deve ser solicitado com o empreendimento em funcionamento a fim de monitorar a operação em condições reais de uso.

Assinale a alternativa que apresenta a sequência CORRETA, de cima para baixo.

• A.

  F – V – F

• B.

  V – V – V

• C.

  F – V – V

• D.

  V – V – F

• E.

  F – F – F

O novo hospital para a cidade de Joinville pretende adotar coletores solares para diminuir o consumo energético com o aquecimento de água. Para aproveitar da melhor forma possível a radiação solar disponível neste local durante todo o ano, é CORRETO afirmar que a melhor orientação solar e inclinação aproximada dos painéis em relação ao plano horizontal é:

• A.

  orientação norte e inclinação de 0°.

• B.

  orientação oeste e inclinação de 30°.

• C.

  orientação oeste e inclinação de 0°.

• D.

  orientação norte e inclinação de 30°.

• E.

  orientação sul e inclinação de 30°.

Identifique se são verdadeiras (V) ou falsas (F) as afirmativas abaixo.

 ( ) Para aprovação do projeto arquitetônico, o interessado apresentará à municipalidade a seguinte documentação: duas ou mais cópias do projeto arquitetônico; anotação de responsabilidade técnica; levantamento topográfico completo, quando necessário, a critério do órgão competente da municipalidade.

( ) O requerimento solicitando a aprovação do projeto mencionará o nome do proprietário, endereço completo e características gerais da obra, e será assinado pelo proprietário, seu representante legal ou pelo autor.

( ) Para obtenção do alvará de licença, o interessado apresentará à municipalidade os seguintes documentos: requerimento; duas ou mais cópias do projeto arquitetônico; título de propriedade ou de posse do imóvel; ART do proprietário, devidamente preenchidas e quitadas; licença ambiental de instalação (LAI), quando for o caso; cálculo de tráfego de elevadores e respectivas especificações, quando for o caso.

 Assinale a alternativa que apresenta a sequência CORRETA, de cima para baixo.

• A.

  V – F – V

• B.

  V – V – V

• C.

  F – V – F

• D.

  F – F – V

• E.

  V – V – F

Assinale a alternativa que lista CORRETAMENTE os “Cinco Pontos de uma Nova Arquitetura” defendidos por Le Corbusier.

• A.

  Planta livre; fachada livre; volumetria pura; superfícies brancas; zoneamento funcional.

• B.

  Mistura de usos; concreto armado; janelas em fita; planta livre; eixos visuais.

• C.

  Traçados reguladores; concreto aparente; zoneamento funcional; pilotis; primazia do automóvel.

• D.

  Planta livre; fachada livre; pilotis; janelas em fita; terraço-jardim.

• E.

  Modulor; volumetria pura; ritmo; fachada livre; planta livre.
