Questões de Arquitetura da Universidade da Amazônia (UNAMA)

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

O engenheiro de uma residência passou a Você, como desenhista, o croqui abaixo. É correto identificar os seguintes símbolos do desenho para projeto elétrico:

• A.

  interruptor; tomada; eletroduto; lâmpada fluorescente; eletroduto embutido no piso.

• B.

  eletroduto embutido no piso; interruptor; tomada; ponto de luz incandescente; condutores; eletroduto embutido no teto.

• C.

  interruptor; tomada; campainha; condutores; eletrodutos; ponto de luz.

• D.

  ponto de luz incandescente; tomada; interruptor; eletroduto embutido no piso; eletroduto embutido no teto; quadro geral.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Um cone regular de altura 5m e diâmetro de base 3m é cortado até a base por um plano ortogonal e por um outro plano oblíquo que não corta a base. Após o corte, quais figuras geométricas aparecerão?

• A. Parábola e Elipse.
• B. Hipérbole e Círculo.
• C. Hipérbole e Elipse.
• D. Parábola e Hipérbole.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Um projeto de arquitetura de um centro cultural tem a planta de locação do edifício que abrigará o auditório do desenho abaixo. Qual a área ocupada pela edificação?

• A. 75,625 m2
• B. 65,812 m2
• C. 63,85 m2
• D. 71,7 m2

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Dentro do projeto hidráulico de um prédio, além da planta com a distribuição da rede de água fria, há necessidade de alguns pontos a serem esclarecidos através de detalhes, que são:

• A. Perspectiva Cônica; Detalhe Arquitetônico.
• B. Detalhe de Distribuição; Perspectiva Interna.
• C. Distribuição Isométrica; Esquema de Perspectiva.
• D.

  Desenho Isométrico; Detalhe do Esquema Vertical.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Em um projeto arquitetônico de uma escola de nível fundamental, é necessário projetar uma escada cujo pé-direito seja de 2,92m e a espessura da laje de 14 cm. Calcule o número de degraus e largura do piso, sabendo que o espelho é de 17 cm:

• A. 21 degraus e 25cm de piso.
• B. 17 degraus e 28cm de piso.
• C. 18 degraus e 0,30m de piso.
• D. 16 degraus e 0,28m de piso.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Para que 10 retas, 5 pontos, 2 quadriláteros e 1 triângulo estejam projetados sobre uma mesma reta no plano de projeção, é necessário que:

• A.

  as retas sejam paralelas entre si, os pontos estejam em cotas diferentes e as figuras geométricas tenham ângulos internos iguais.

• B.

  as retas sejam paralelas e pertençam às figuras e os pontos sejam os vértices.

• C.

  as retas estejam ortogonais ao plano de projeção e os pontos e as figuras inclinados em relação ao plano.

• D.

  todas as retas, pontos e figuras geométricas pertençam a um único plano ortogonal ao plano de projeção

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

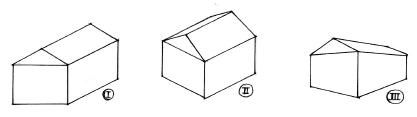

Os desenhos abaixo são perspectivas usadas para a representação de volumes em diversas posições e ângulos de visão. Relacione a imagem com seu nome, numerando os parênteses. Em seguida, assinale a alternativa que contém a seqüência correta, de cima para baixo:

( ) Perspectiva Cônica

( ) Perspectiva Axonométrica Isométrica

( ) Perspectiva Frontal

A seqüência correta é:

• A. I; II; III.
• B. III; II; I.
• C. III; I; II.
• D. II; III; I.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

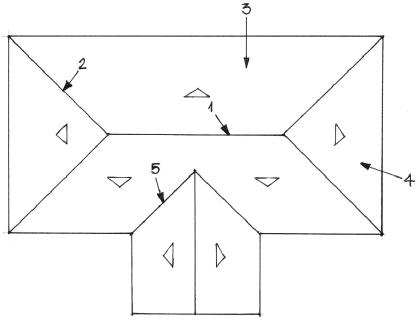

A planta de cobertura do mercado municipal tem o desenho abaixo. Qual a nomenclatura das peças indicadas no desenho, na seqüência?

• A.

  Cumeeira; espigão; água mestra; empena; rincão.

• B.

  Linha; rincão; água grande; empena; espigão.

• C.

  Cumeeira; espigão, água mestra; tacaniça; rincão.

• D.

  Esteio; espigão; água mestra; empena; água furtada.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

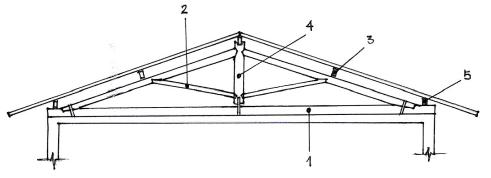

Em uma cobertura com estrutura de apoio em madeira, foram usadas tesouras. Nomeie os elementos indicados no desenho, na seqüência 1, 2, 3, 4, 5:

• A. pendural; terça; perna; asna; cumeeira.
• B. linha; asna; terça; pendural; frechal.
• C. linha; perna; terça; pendural; frechal.
• D. linha; asna; terça; haste; frechal.

NAS QUESTÕES NUMERADAS DE 16 A 40, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Por ser uma região quente e superúmida, a Região Amazônica ainda carece de uma arquitetura adaptada às condições bioclimáticas regionais e que explore as tecnologias passivas relativas ao aproveitamento adequado da ventilação natural, a fim de reduzir os níveis de energia consumida por tecnologias ativas, como o condicionamento de ar. Todavia, uma série de fatores contribuem para a efetiva captação e condução da ventilação natural através da edificação. Considerando a configuração correta de alguns fatores intervenientes no fluxo de ventilação no interior de um edifício, leia as alternativas abaixo e marque somente a correta:

• A.

  Dimensão e posicionamento das aberturas de entrada de ar nas paredes externas, existência de baixa pressão no interior da edificação, coeficiente de condutibilidade dos materiais de revestimento de piso, parede e forro da edificação.

• B.

  Dimensão e posicionamento das aberturas de entrada de ar nas paredes externas, existência de alta pressão no interior da edificação; densidade linear e superficial dos materiais empregados na vedação das aberturas.

• C.

  Dimensão e posicionamento das aberturas de entrada de ar nas paredes externas; tipologia e configuração das aberturas utilizadas nas paredes externas, presença de barreiras físicas, como edificações e vegetação próximas às aberturas externas.

• D.

  Dimensão e posicionamento das aberturas de entrada de ar nas paredes externas; tipologia e configuração das aberturas utilizadas nas paredes externas; existência de alta pressão no interior da edificação.
