Questões de Arquitetura da Universidade de Pernambuco (UPE / UPENET / IAUPE)

Dada a peça representada em perspectiva no primeiro diedro, qual seria a alternativa que corresponde a sua vista frontal?

• A.
• B.
• C.
• D.
• E.

Sobre a questão anterior, a perspectiva dada é

• A. Cônica.
• B. Cavaleira.
• C. Isométrica.
• D. Axonométrica trimétrica.
• E. Planométrica.

No desenho técnico, os tipos de linha são utilizados para representar diferentes significados. Assinale a alternativa que contém o tipo de linha utilizado para representar linhas de cotas, linhas auxiliares, linhas de chamadas, hachuras, linhas de centros curtas.

• A. Linha contínua larga.
• B. Linha contínua estreita.
• C. Linha contínua estreita em ziguezague.
• D. Tracejada estreita.
• E. Traço e ponto estreita.

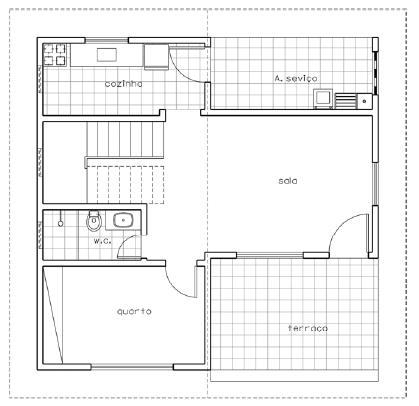

Observe a planta a seguir e responda as questões 29 e 30.

• A. Esta é a planta de locação.
• B. A planta é do pavimento superior.
• C. Esta casa tem o telhado com duas águas.
• D. Na planta, há cinco portas de giro.
• E. No quarto, há uma varanda.

Observe a planta a seguir e responda as questões 29 e 30.

• A. A porta de entrada é de correr.
• B. A escada tem 15 pisos e 01 patamar.
• C. O balcão da cozinha tem, aproximadamente, 1m.
• D. Da sala para o terraço, há um desnível.
• E.

  Quatro janelas são altas, e, na área de serviço, há um cobogó.

No que diz respeito aos termos usuais da construção civil e arquitetura, assinale a alternativa INCORRETA.

• A.

  Aduela é uma peça, normalmente de madeira, usada para fixação da folha da esquadria na alvenaria.

• B.

  Alizar é uma peça, normalmente de madeira, usada como acabamento entre a alvenaria e a aduela ou o marco.

• C.

  Boneca é uma pequena extensão de alvenaria (normalmente os 10 cm atrás da porta) usada para fixar a aduela das portas.

• D.

  Folha é o elemento móvel ou fixo componente da esquadria, cuja função é fechar o vão.

• E.

  Peitoril é o elemento construtivo que fica entre a janela e o teto acima da mesma.

Assinale a alternativa que NÃO representa um equipamento utilizado na elevação de alvenaria.

• A. Colher de pedreiro.
• B. Trincha.
• C. Prumo.
• D. Mangueira para nível.
• E. Esquadro.

Os itens abaixo são materiais utilizados na confecção de argamassa. Sobre eles, assinale a alternativa INCORRETA.

• A. Cimento.
• B. Cal hidratada.
• C. Agregado.
• D. Graute.
• E. Aditivos.

Assinale a alternativa que NÃO representa um equipamento de corte utilizado em assentamento de cerâmica.

• A. Cortadores de vídia manuais.
• B.

  Serra elétrica portátil com disco de corte diamantado.

• C. Torquês.
• D. Serra circular.
• E. Escantilhão.

Uma preparação adequada do piso é muito importante, para que o resultado final do trabalho seja perfeito. Por isso, é necessário que sejam tomados cuidados antes do início do assentamento das peças cerâmicas. Sobre estes, assinale a alternativa INCORRETA.

• A.

  Aplicação de soluções alcalinas ou ácidas com ácido sulfúrico e soda cáustica.

• B.

  Escovação com vassoura de piaçaba ou escova de aço.

• C. Remoção de partículas aderidas com espátula.
• D.

  Lavagem com água sob pressão ou jato de areia nos casos de grande impregnação.

• E. Processos mecânicos (esfregação).
