Questões de Artes do ano 2007

Para uma fração de 15% entre a área do vão e a área de piso de um compartimento, uma janela com dimensões 2,00 x 1,20 metros é suficiente para iluminar uma sala de

• A. 14,00 m².
• B. 16,00 m².
• C. 30,00 m².
• D. 36,00 m².

Assinale a alternativa que apresenta uma janela do tipo basculante representada em planta.

• A.
• B.
• C.
• D.

A conexão utilizada para continuar uma tubulação hidráulica de água fria em linha reta e fazer uma derivação a 90º é

• A. a bucha de redução.
• B. a junção simples.
• C. o joelho 90º.
• D. o tê 90º.

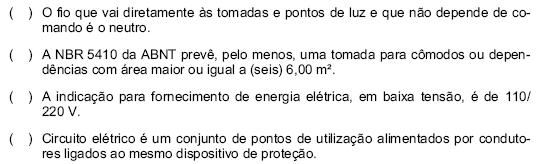

Analise as seguintes afirmativas sobre circuitos elétricos e marque com V as afirmativas verdadeiras e com F as falsas.

Assinale a alternativa que apresenta a seqüência de letras CORRETA.

• A. (F) (F) (V) (V)
• B. (F) (V) (V) (F)
• C. (V) (F) (F) (V)
• D. (V) (F) (F) (F)

Em serviços de levantamento de edificações para elaboração de croquis, considera-se que o lanço de uma escada seja

• A. a sua linha de percurso.
• B. o corrimão em posição adequada.
• C. um conjunto de degraus.
• D. um sistema de guarda-corpo.

O projeto executivo, elaborado a partir do croqui de levantamentos de dados de edificações, deve indicar os detalhes construtivos necessários para

• A. esclarecer os lançamentos no mercado imobiliário.
• B. facilitar o trabalho em cada etapa da obra.
• C. garantir a qualidade de execução da obra.
• D. melhorar o entendimento dos serviços.

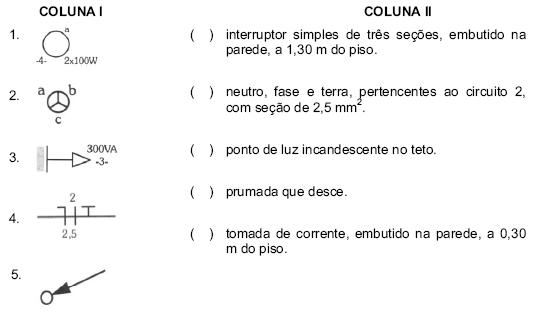

Numere a COLUNA II de acordo com a COLUNA I, associando os símbolos gráficos utilizados em projetos de instalações elétricas prediais a sua interpretação.

Assinale a alternativa que apresenta a seqüência de números CORRETA.

• A. (2) (4) (1) (5) (3)
• B. (2) (4) (3) (5) (1)
• C. (3) (5) (2) (4) (1)
• D. (5) (4) (1) (2) (3)

Observe esta numeração de um projeto de instalações de telecomunicações:

TELE 08 / 12

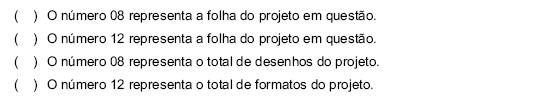

Analise as seguintes afirmativas sobre essa numeração e assinale com V as verdadeiras e com F as falsas.

Assinale a alternativa que apresenta a seqüência de letras CORRETA.

• A. (F) (F) (V) (F)
• B. (F) (V) (V) (F)
• C. (V) (F) (V) (F)
• D. (V) (F) (F) (V)

Quanto aos seus arquivos fotográficos, um banco de imagens:

• A.

  deve possuir cópias em papel de todo o seu material, em função do menor risco de deterioração desse recurso.

• B.

  disponibiliza catálogos em mídias digitais ou pela Internet, mas comercializa seu material somente em papel ou cromo.

• C.

  é proibido, por razões éticas, de comercializar imagens digitalmente alteradas.

• D.

  pode recebê-los de qualquer fotógrafo, contanto que as imagens tratem de algum dos temas de seu acervo

• E.

  possui respaldo legal para copiar, armazenar e comercializar imagens fotográficas veiculadas por terceiros na Internet, não importando seu conteúdo ou autoria

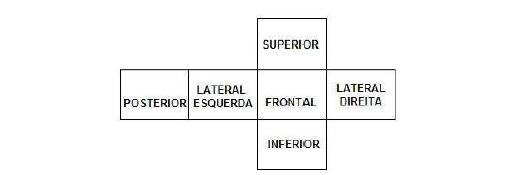

0bserve esta figura que representa o posicionamento das seis vistas ortográficas utilizadas em sistema de projeção aplicado ao desenho técnico.

Essa representação ortográfica ilustra a posição das vistas de um objeto situado no

• A. 1º diedro.
• B. 2º diedro.
• C. 3º diedro.
• D. 4º diedro.
