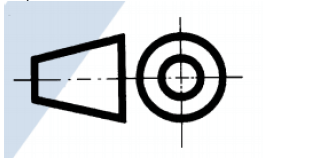

Sobre as condições gerais e método de projeção ortográfica, analise a figura abaixo e responda:

Esta figura representa:

• A. 1º diedro.
• B. 3º diedro.
• C. 6º diedro.
• D. Nenhuma das alternativas.

Quando a escala utilizada não permite demonstrar detalhe ou cotagem de uma parte da peça, este é:

• A. Circundado com linha estreita contínua e designado com letra minúscula, sendo que o detalhe correspondente é desenhado em escala ampliada e identificada.
• B. Circundado com linha estreita contínua e designado com letra maiúscula, sendo que o detalhe correspondente é desenhado em escala ampliada e identificada.
• C. Circundado com linha estreita pontilhada e designado com letra maiúscula, sendo que o detalhe correspondente é desenhado em escala ampliada e identificada.
• D. Nenhuma das alternativas.

As linhas de interseção são traçadas nas vistas com linhas contínuas estreitas, as quais:

• A. Atingem o contorno.
• B. Não atingem o contorno.
• C. Podem ou não atingir o contorno.
• D. Nenhuma das anteriores.

Como devem ser as linhas de simetria para representação de peças simétricas?

• A. Com um traço estreito, curto, traçado perpendicularmente nas extremidades da linha de simetria.
• B. Com dois traços estreitos, curtos e perpendiculares, traçados paralelamente nas extremidades da linha de simetria.
• C. Com dois traços estreitos, curtos e paralelos, traçados perpendicularmente nas extremidades da linha de simetria.
• D. Nenhuma das anteriores.

O cruzamento das linhas de cota e auxiliares devem ser evitados, porém, se isso ocorrer:

• A. As linhas não devem ser interrompidas no ponto de cruzamento.
• B. As linhas devem ser interrompidas antes de cruzamento.
• C. As linhas devem ser interrompidas no ponto de cruzamento.
• D. Nenhuma das alternativas.

Analise a figura abaixo e marque a alternativa CORRETA:

• A. As letras de referências podem ser utilizadas para evitar a repetição da mesma cota ou evitar chamadas longas, não precisando conter um conjunto com uma legenda ou nota.
• B. Sempre que possível deve-se definir a quantidade de elementos de mesmo tamanho e assim, repetir a mesma cota.
• C. Para evitar a repetição da mesma cota ou evitar chamadas longas, podem ser utilizadas letras de referências, em conjunto com uma legenda ou nota.
• D. Nenhuma das alternativas.

Considere as afirmações abaixo sobre as cotas:

I - Toda cotagem necessária para descrever uma peça ou componente, clara e completamente, deve ser representada diretamente no desenho.

II - A cotagem deve ser localizada na vista ou corte que represente mais claramente o elemento.

III - A cotagem não funcional deve ser localizada de forma mais conveniente para a produção e inspeção.

Marque a alternativa CORRETA:

• A. I e II estão corretas.
• B. II e III estão corretas.
• C. Todas estão corretas.
• D. Nenhuma das alternativas.

Marque a alternativa INCORRETA sobre os formatos de folha de desenho, seu leiaute e dimensões:

• A. O original deve ser executado em menor formato possível, desde que não prejudique a sua clareza.
• B. As folhas de desenhos são utilizadas apenas na posição horizontal.
• C. O formato básico é designado por A0 (A zero), e deste deriva-se a série "A" pela bipartição ou pela duplicação sucessiva.
• D. Nenhuma das alternativas.

Como deve ser o posicionamento da legenda?

• A. Dentro do quadro para desenho de tal forma que contenha a identificação do desenho; deve estar situado no canto inferior direito, tanto nas folhas posicionadas horizontalmente como verticalmente.
• B. Fora do quadro para desenho de tal forma que contenha a identificação do desenho; deve estar situado no canto inferior direito, tanto nas folhas posicionadas horizontalmente como verticalmente.
• C. Dentro do quadro para desenho de tal forma que contenha a identificação do desenho; deve estar situado no canto inferior esquerdo, tanto nas folhas posicionadas horizontalmente como verticalmente.
• D. Nenhuma das alternativas.

Quais as medidas das margens esquerda e direita na folha de formato A0:

• A. 25 e 10, respectivamente.
• B. 25 e 7, respectivamente.
• C. 20 e 10, respectivamente.
• D. Nenhuma das alternativas.
