Questões sobre Área: Gráfica/Desenho/Desenhista

Em relação aos princípios de diagramação e leiaute, julgue os itens seguintes. Grid (diagrama) é a relação planejada entre as divisões horizontais e verticais de uma diagramação, com base, obrigatoriamente, nas regras relativas à divisão de espaço, entre as quais se incluem o quadrado, o duplo quadrado e a divisão áurea.

• C. Certo
• E. Errado

Acerca dos modos de criação de objetos 3D no AutoCAD, assinale a opção correta.

• A. Os objetos mesh podem ser suavizados, refinados e ter sua malha dividida.
• B. A ferramenta Shell pode ser aplicada em um modelo de superfície, dado permitir a retirada de todo o conteúdo interno do objeto, permanecendo-se apenas as paredes.
• C. O modelamento de objetos pelo método mesh (free-form) compõe-se de vários objetos, como linhas, círculos e pontos, que viabilizam grande flexibilidade na modelagem de superfícies curvas.
• D. Na modelagem pelo método wireframe, deve-se desenhar as arestas para definir as superfícies, sendo possível revesti-las com texturas no caso de uma renderização.
• E. O emprego da técnica de modelamento de sólidos permite a criação de uma polygon mesh por meio do comando polyfaces.

Acerca do padrão de cor-luz e do padrão de cor-pigmento, julgue os itens subsequentes. As três cores-luz primárias projetadas em igual intensidade resultam na subtração máxima de luminosidade, assim como a soma das três cores-pigmento primárias, em iguais porções, produz a adição máxima de luminosidade.

• C. Certo
• E. Errado

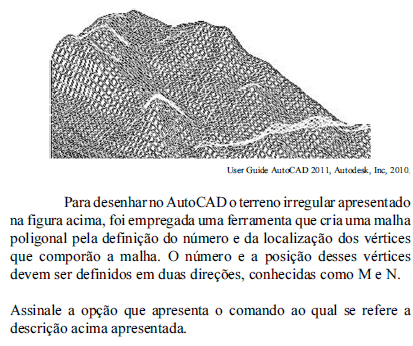

• A. 3DSOLID
• B. 3DFACE
• C. 3DMESH
• D. 3DPOLY
• E. 3DSWIVEL

Acerca do padrão de cor-luz e do padrão de cor-pigmento, julgue os itens subsequentes. No diagrama cromático idealizado pela CIE (Commission Internacionale de L’Eclairage), as cores ocupam a mesma posição, sejam elas luzes ou pigmentos.

• C. Certo
• E. Errado

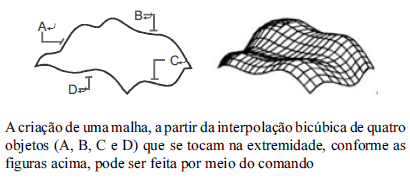

• A. MESHSMOOTH.
• B. EDGESURF.
• C. RULESURF.
• D. TABSURF.
• E. REVSURF.

Acerca do padrão de cor-luz e do padrão de cor-pigmento, julgue os itens subsequentes. A queda de luminosidade e de cromaticidade ocorre em decorrência da presença de impurezas na obtenção de pigmentos. Para minimizar esse problema, a indústria gráfica utiliza uma quarta cor de impressão, o preto, o que atribui melhora ao contraste das imagens.

• C. Certo
• E. Errado

Mediante o comando EXTRUDE, criam-se primitivas sólidas pela extrusão de uma curva mestra ao longo de um caminho especificado ou por uma altura definida. No que se refere a esse comando, assinale a opção correta.

• A. Para extrusões que usam caminho (path), a curva mestra não pode tocar o path que serve de referência para a extrusão.
• B. As curvas mestras devem ser representadas por objetos abertos.
• C. Para definir o volume do objeto, as linhas e as polilinhas (polyline) mestras devem estar configuradas com uma espessura.
• D. As polilinhas (polyline) que definem as curvas mestras devem ter pelo menos dois vértices.
• E. Não se pode usar como curvas mestras objetos que fazem interseção com eles mesmos.

Com base nas imagens digitais, julgue os próximos itens. As imagens bitmaps são formadas por pixels, sendo a cor de cada pixel registrada pelo computador mediante o uso de bits. A cor de 24 bits fornece apenas 256 tons e denomina-se de cor verdadeira, dado dispor de quantidade suficiente de cores para se aproximar de todas as cores que o olho humano pode distinguir.

• C. Certo
• E. Errado

Acerca das operações boolianas em objetos sólidos, assinale a opção correta.

• A. Por meio do comando PRESSPULL, criam-se sólidos compostos pela junção de primitivas sólidas e(ou) sólidos compostos.
• B. Regiões sólidas e interseccionadas podem ser agrupadas pelo comando UNION.
• C. O comando SUBTRACT permite a separação e a individualização dos objetos sólidos compostos pelo comando UNION.
• D. Mediante o comando INTERSECT, criam-se sólidos compostos pela adição dos volumes ou das áreas comuns dos objetos selecionados.
• E. Modelos wireframe permitem a criação direta de sólidos compostos pelo comando UNION.
