Questões sobre Área: Gráfica/Desenho/Desenhista

O levantamento topográfico é fundamental para obras de engenharia e arquitetura e consiste no levantamento da área onde será implantada a obra. Acerca desse conhecimento, julgue os itens que se seguem.

A altimetria trata do levantamento (medição) e da representação em projeção horizontal dos detalhes existentes na superfície, sem considerar as distâncias verticais.

• C. Certo
• E. Errado

O levantamento topográfico é fundamental para obras de engenharia e arquitetura e consiste no levantamento da área onde será implantada a obra. Acerca desse conhecimento, julgue os itens que se seguem.

As plantas de curvas de nível e cotas do terreno decorrem do levantamento taqueométrico.

• C. Certo
• E. Errado

O levantamento topográfico é fundamental para obras de engenharia e arquitetura e consiste no levantamento da área onde será implantada a obra. Acerca desse conhecimento, julgue os itens que se seguem.

Em topografia, considera-se a medida dos ângulos contidos nos planos horizontal e vertical. O azimute, que corresponde à medida obtida pelos ângulos horizontais, contribui para indicar uma direção horizontal, marcada sobre o solo.

• C. Certo
• E. Errado

.

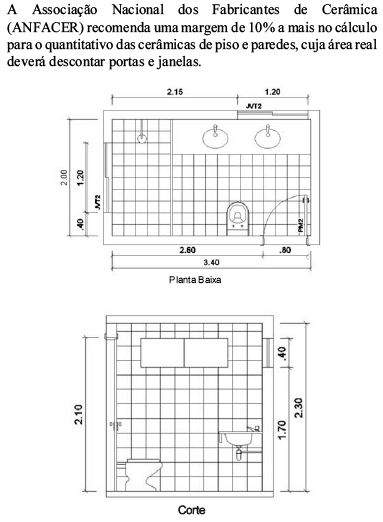

Com referência aos dados apresentados nos desenhos acima, julgue os itens seguintes.

Com base no cálculo da área real, acrescida a recomendação da ANFACER, a área total de cerâmica para as paredes corresponde a 22,20 m ² .

• C. Certo
• E. Errado

.

Com referência aos dados apresentados nos desenhos acima, julgue os itens seguintes.

Caso se opte pela mesma especificação de cerâmica para piso e parede, a área total real corresponderá a 29,00 m ² .

• C. Certo
• E. Errado

.

Com referência aos dados apresentados nos desenhos acima, julgue os itens seguintes.

A área total de piso e parede equivale a 31,64 m ² .

• C. Certo
• E. Errado

Com relação a conceitos e comandos gerais do AutoCAD, julgue os itens a seguir.

Os desenhos desenvolvidos na área gráfica do AutoCAD estão referenciados ao sistema de coordenadas cartesiano, representados pelos eixos X, Y e Z. O AutoCAD possui três tipos de coordenadas: a coordenada absoluta, a coordenada relativa e a coordenada relativa polar. O desenho de um triângulo eqüilátero com 3 unidades de lado, a partir do comando line pode ser representado pelas seguintes coordenadas polares: @3<60; @3<300 e @3<180.

• C. Certo
• E. Errado

Com relação a conceitos e comandos gerais do AutoCAD, julgue os itens a seguir.

O comando PURGE é um recurso que elimina todas as informações contidas na memória do arquivo de desenho.

• C. Certo
• E. Errado

Com relação a conceitos e comandos gerais do AutoCAD, julgue os itens a seguir.

As informações abaixo são obtidas a partir do comando LIMITS. Free dwg disk (C:) space: 174.0 MBytes Free temp disk (C:) space: 174.0 MBytes Free physical memory: 855.7 Mbytes (out of 2037.4M) Free swap file space: 2867.3 Mbytes (out of 0.0M)

• C. Certo
• E. Errado

Com relação a conceitos e comandos gerais do AutoCAD, julgue os itens a seguir.

No comando TRIM, com o auxílio do modo de seleção WPOLIGON, é possível eliminar, concomitantemente, todas as linhas internas ao círculo, como mostra o desenho abaixo.

• C. Certo
• E. Errado
