Questões de Artes da Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico (IPAD)

Em um desenho complexo que apresenta vários LAYER, o desenhista para evitar qualquer alteração indevida no desenho bloqueará para qualquer edição um ou mais LAYER. O recurso do comando LAYER que ele irá desativar na janela de diálogo será:

• A.

  Off

• B.

  On

• C.

  Lock

• D.

  Freeze

• E.

  Plot style

Os ícones mostrados abaixo representam comandos do AutoCAD. São eles: Move, Break, Mirror, Offset e Trim. Correlacione os nomes dos comandos com os ícones

 ( ) Move ( ) Break ( ) Mirror ( ) Offset ( ) Trim

A seqüência correta da esquerda para a direita é

• A.

  3, 2, 4, 5 e 1

• B.

  5, 4, 2, 1 e 3

• C.

  1, 3, 5, 4 e 2

• D.

  2, 3, 5, 4 e 1

• E.

  5, 4, 3, 2 e 1

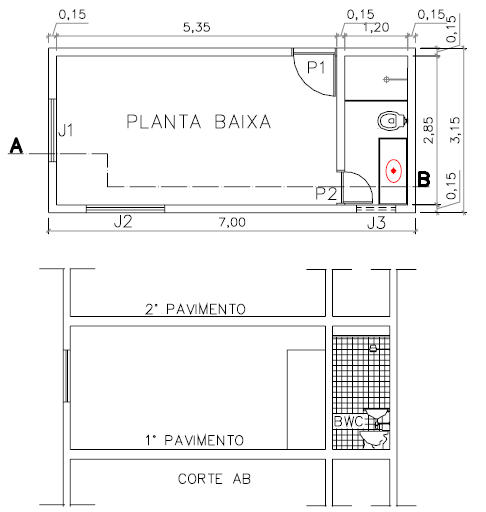

Responda às questões de n° 15 e de n° 16, usando as figuras abaixo como referência.

Um desenhista para representar a planta baixa (7,00x3,15m) dada em uma folha de papel A4, usando a escala 1/50, ficaria respectivamente com as dimensões no desenho de.

• A.

  14 x 6,3cm.

• B.

  7 x 3,15cm.

• C.

  9,33 x 4,2cm.

• D.

  7 x 3,15m.

• E.

  14 x 6,3m.

Responda às questões de n° 15 e de n° 16, usando as figuras abaixo como referência.

Identifique os possíveis erros, caso existam, no CORTE AB representado do 1° pavimento de acordo com a planta baixa acima e marque a alternativa correta, desconsidere a representação dos outros pavimentos.

• A.

  Não estar faltando nada ser representado no corte.

• B.

  Está faltando ser representada a janela J3 do BWC.

• C.

  Está faltando a porta P2 ser representada.

• D.

  Não devia estar aparecendo a porta P1.

• E.

  Está faltando ser representada a janela J3 e a janela J2.

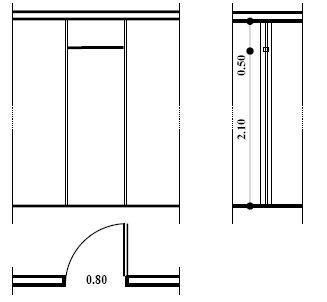

De acordo com a norma de representação de projetos de arquitetura o desenho dado abaixo é a representação de uma:

• A.

  porta de giro com uma folha.

• B.

  janela de giro.

• C.

  porta de correr com bandeira.

• D.

  porta de giro com bandeira.

• E.

  janela de correr com uma folha.

Os desenhos deverão ser realizados em papéis de tamanhos estabelecidos pela norma. O formato Básico A4 tem as seguintes dimensões:

• A.

  841x1189mm.

• B.

  210x297mm.

• C.

  594x841mm

• D.

  420x594mm.

• E.

  100x100mm.

• A.



• B.



• C.



• D.



• E.



As escalas numéricas existentes para os desenhos de projeto em geral são.

• A.

  A escala natural, escala de redução, escala de ampliação.

• B.

  A escala geral, escala gráfica, escala primária.

• C.

  A escala de redução, escala geral, escala de ampliação.

• D.

  A escala de ampliação, escala gráfica, escala de ampliação.

• E.

  A escala primária, escala geral, escala natural.

De acordo com as normas de acessibilidade de pessoas portadoras de deficiência, as rampas devem ser projetadas com uma largura mínima _L_ sendo a recomendável _B_. Assinale a alternativa correta.

• A.

  L=1,50m e B=2,00m.

• B.

  L=1,80m e B=2,50m.

• C.

  L=2,00m e B=2,50m.

• D.

  L=1,20m e B= 1,50m.

• E.

  L=1,50m e B=1,00m.

Com relação aos projetos usados em desenho de arquitetura, relacione a 1ª coluna com a 2ª.

1. Planta de locação                     ( ) Planta que divide a edificação na vertical

2. Planta de situação                     ( ) Vista superior com um plano na horizontal

3. Planta de corte                          ( ) Planta de localização do terreno em relação ao local

4. Planta de Baixa                         ( ) Também chamadas de implantação

 A seqüência correta de cima para baixo é:

• A.

  1, 2, 3, 4

• B.

  3, 2, 1, 4

• C.

  1, 4, 2, 3

• D.

  4, 3, 2, 1

• E.

  3, 4, 2, 1
