Questões de Ciência da Computação do ano 2008

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Independentemente da tecnologia de fabricação empregada em circuitos integrados digitais, o elemento básico em projeto de circuitos integrados digitais é o inversor lógico.

• C. Certo
• E. Errado

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Desprezando-se a dissipação associada à corrente de fuga, a dissipação de potência estática do inversor de chaves complementares CMOS é zero.

• C. Certo
• E. Errado

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Em circuitos integrados, o atraso na propagação dos inversores lógicos deve-se às indutâncias mútuas que inevitavelmente surgem nas interligações metálicas.

• C. Certo
• E. Errado

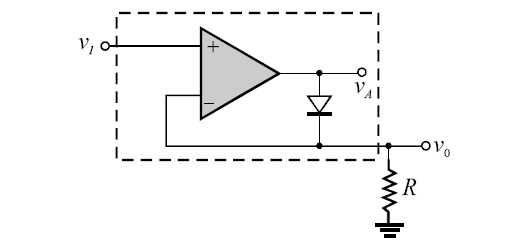

O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes.

O retificador de precisão no circuito pode ser considerado um diodo ideal em determinadas aplicações.

• C. Certo
• E. Errado

O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes.

Considerando o diodo com uma queda de tensão de 0,7 V, o resistor R com valor de 1 Se o Amp Op ideal saturando em ±15 V, é esperada, para uma entrada de tensão de -1 V, uma tensão na saída do Amp Op de -14,3 V e, na saída do retificador, de 0 V.

• C. Certo
• E. Errado

O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes.

Invertendo-se as polaridades do diodo no circuito do retificador ilustrado na figura em apreço, o circuito passa a operar como um circuito limitador.

• C. Certo
• E. Errado

O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes.

Utilizando-se um par de retificadores de precisão, é possível conceber um retificador de onda completa.

• C. Certo
• E. Errado

Os circuitos integrados em uso nos equipamentos eletrônicos podem ser classificados em dois grupos, os pré-configurados e os reconfiguráveis. Os primeiros possuem suas funcionalidades definidas durante o processo de fabricação, e os segundos possuem a característica de possibilitar que o desenvolvedor implemente funcionalidades nos dispositivos. Com relação a esses dispositivos eletrônicos, julgue os itens a seguir.

Um caso típico de circuitos integrados reconfiguráveis são os denominados PLDs (dispositivos de lógica programável). Sua utilização possibilita aos projetistas uma solução na qual um considerável número de circuitos integrados préconfigurados pode ser substituído por um único circuito integrado reconfigurável.

• C. Certo
• E. Errado

Os circuitos integrados em uso nos equipamentos eletrônicos podem ser classificados em dois grupos, os pré-configurados e os reconfiguráveis. Os primeiros possuem suas funcionalidades definidas durante o processo de fabricação, e os segundos possuem a característica de possibilitar que o desenvolvedor implemente funcionalidades nos dispositivos. Com relação a esses dispositivos eletrônicos, julgue os itens a seguir.

Diferentemente dos microcontroladores típicos, a arquitetura dos circuitos reconfiguráveis FPGA promove a execução de elementos lógicos em paralelo.

• C. Certo
• E. Errado

Os circuitos integrados em uso nos equipamentos eletrônicos podem ser classificados em dois grupos, os pré-configurados e os reconfiguráveis. Os primeiros possuem suas funcionalidades definidas durante o processo de fabricação, e os segundos possuem a característica de possibilitar que o desenvolvedor implemente funcionalidades nos dispositivos. Com relação a esses dispositivos eletrônicos, julgue os itens a seguir.

Os projetos de circuitos digitais com FPGAs são normalmente mais complexos que os com CPLDs.

• C. Certo
• E. Errado
