Questões de Ciência da Computação do ano 2011

Em relação aos conceitos de redes de computadores e Internet, julgue os itens que se seguem.

Os dois padrões mais conhecidos das redes de computadores são o modelo OSI/ISO e o TCP/IP: o primeiro é definido por um padrão de cinco camadas; o segundo, por um padrão de sete camadas.

• C. Certo
• E. Errado

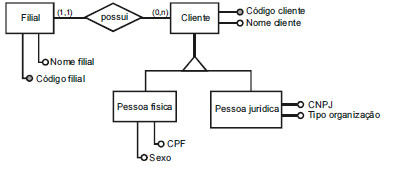

Considerando o diagrama ilustrado na figura acima, julgue os itens que se seguem.

De acordo com o diagrama ilustrado, uma entidade Filial deve ter pelo menos um Cliente vinculado a ela.

• C. Certo
• E. Errado

Considerando o diagrama ilustrado na figura acima, julgue os itens que se seguem.

De acordo com o diagrama apresentado, a entidade Cliente poderá estar vinculada a uma ou nenhuma Filial, ou seja, poderão existir clientes sem estarem vinculados a nenhuma Filial.

• C. Certo
• E. Errado

Considerando o diagrama ilustrado na figura acima, julgue os itens que se seguem.

No diagrama apresentado, o triângulo representa uma generalização/especialização e indica que a entidade Cliente é dividida em dois subconjuntos, as entidades Pessoa física e Pessoa jurídica. No conceito de generalização/especialização, a ideia de dependência de propriedades significa que cada ocorrência da entidade especializada possui, além de suas propriedades, as propriedades da entidade genérica correspondente.

• C. Certo
• E. Errado

Considerando o diagrama ilustrado na figura acima, julgue os itens que se seguem.

No modelo representado no diagrama acima, a implementação de hierarquias de generalização na abordagem relacional pode ser feita usando-se uma tabela para cada entidade ou uma única tabela para toda a hierarquia de generalização/especialização.

• C. Certo
• E. Errado

Uma das ferramentas da Análise Estruturada de Sistemas é o Diagrama de Fluxo de Dados (DFD). Sobre este diagrama podemos afirmar que:

• A. Ele mostra como o sistema é feito e não o que o sistema faz.
• B. Apresenta apenas as partes componentes do sistema e não as interfaces entre elas.
• C. O hexágono é o símbolo utilizado para representar um processo no DFD.
• D. É uma representação dos processos do sistema e dos dados que ligam estes processos.

Pela convenção utilizada por Chris Gane & Trish Sarson, quais são os símbolos utilizados para a representação de um Diagrama de Fluxo de Dados (DFD)?

• A. Quadrado duplo, retângulo com cantos arredondados, retângulo aberto e seta.
• B. Círculo, quadrado duplo, retângulo, hexágono e seta.
• C. Quadrado duplo, retângulo aberto, triângulo e linha.
• D. Círculo duplo, retângulo com cantos arredondados, losango, quadrado e seta.

O Diagrama Entidade Relacionamento (DER) é uma representação gráfica utilizada na modelagem de dados proposta por Peter Chen em 1976. Qual é o elemento gráfico utilizado pelo seu autor para representar o componente “Relacionamento” no DER?

• A. Quadrado.
• B. Círculo.
• C. Losango.
• D. Retângulo.

A entidade é um dos elementos utilizados no Diagrama Entidade Relacionamento para a modelagem de dados. Sobre este elemento do DER é INCORRETO afirmar que:

• A. É uma coisa que pode ser identificada distintamente.
• B. Para ser considerada válida a entidade deve ter apenas um atributo.
• C. É uma coisa sobre a qual armazenamos informações.
• D. Pessoa, companhia e evento são exemplos de Entidade.

Um Sistema Gerenciador de Banco de Dados (SGBD) pode ser classificado quanto ao modelo de dados adotado. Qual das opções a seguir NÃO faz parte desta classificação?

• A. Relacional.
• B. Hierárquico.
• C. Multiusuário.
• D. Orientado a objeto.
