Questões sobre Engenharia de Software

Em Análise Estruturada, um processo é também denominado

• A. entidade, função ou estrutura
• B. bolha, ação ou explosão
• C. tarefa, atividade ou estrutura
• D. bolha, função ou transformação
• E. transformação, função ou entidade

Na Análise Orientada a Objetos, as funções que não pertencem naturalmente a nenhuma das classes de entidade são realizadas

• A. pelos atributos
• B. pelos objetos
• C. pelas classes de controle
• D. pelas classes de fronteira
• E. pelos pacotes lógicos

Durante a documentação dos sistemas, um documento é gerado e permite que os analistas obtenham informações sobre todos os objetos do modelo. Nesse documento estão expressas de forma textual diversas explicações sobre os relacionamentos e atributos. O documento em questão é

• A. Diagrama de Entidades e Relacionamentos.
• B. Diagrama de Fluxo de Dados.
• C. Dicionário de Dados.
• D. Português Estruturado.
• E. Tabela de Decisão.

Em relação à Análise Estruturada, é correto afirmar que

• A.

  trata-se de uma técnica de especificação do conteúdo de entidades e relacionamentos.

• B.

  trata-se de uma técnica de modelagem do conteúdo e do fluxo de informações.

• C.

  à medida que se movimenta dentro dos depósitos de dados a informação é modificada por uma série de transações.

• D.

  trata-se de uma técnica de modelagem do depósito de funções.

• E.

  durante a passagem entre dois processos a informação é modificada por transformações de processo.

Em relação a Diagrama de Fluxo de Dados (DFD), é correto afirmar que o

• A.

  DFD deve conter os relacionamentos entre Entidades Externas

• B.

  Fluxo representa dados em movimento e os Depósitos representam dados em repouso

• C. Diálogo é um Fluxo entre Entidades Externas
• D.

  Depósito é utilizado para representar Processos em repouso

• E.

  Analista de sistemas pode modificar os procedimentos internos das Entidades Externas durante o desenvolvimento do sistema

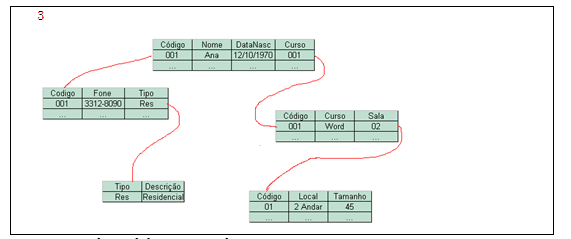

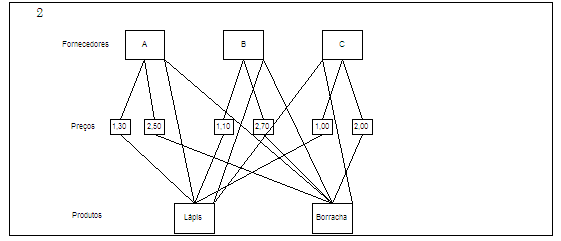

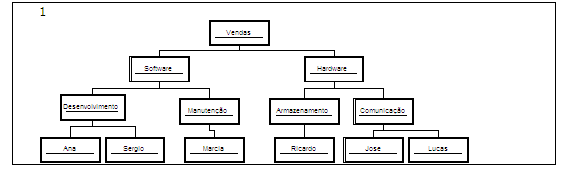

Instrução: Uma das  fases da Engenharia de Informação é o desenvolvimento do modelo de dados. No momento em que se realiza a definição de dados com o método de definição e armazenamento de dados, surge a possibilidade de utilização do Modelo Hierárquico, do Modelo Rede e do Modelo Relacional. Analise os seguintes diagramas, respectivamente identificados.

• A. 1-Relacional, 2-Hierárquico e 3-Rede.
• B. 1-Hierárquico, 2-Rede e 3-Relacional.
• C. 1-Rede, 2-Hierárquico e 3-Relacional.
• D. 1-Hierárquico, 2-Relacional e 3-Rede.
• E. 1-Rede, 2-Relacional e 3-Hierárquico.

Na Análise Orientada a Objetos,

• A.

  o modelo evento-resposta identifica cada resposta que o sistema proposto tem de representar, e para quais delas o sistema tem de produzir um evento-chave.

• B.

  o modelo evento-entidade identifica cada ocorrência que o sistema tem de testar, e para quais entidades o sistema tem de produzir uma resposta específica.

• C.

  a hierarquia de eventos identifica cada ocorrência que o analista deve considerar, e as respostas que o sistema tem de produzir para relações pré-planejadas.

• D.

  o modelo evento-resposta identifica cada acontecimento ou ocorrência que o sistema proposto tem de reconhecer, e para quais deles o sistema tem de produzir uma resposta pré-planejada.

• E.

  o modelo evento-relacionamento identifica os acontecimentos que o sistema desenvolvido tem de estruturar, e para quais delas o sistema tem de produzir relacionamentos pré-planejados.

Na construção de um Diagrama de Fluxo de Dados (DFD), é correto afirmar que

• A.

  o DFD de nível zero apresenta as relações entre os depósitos de dados

• B.

  a explosão de um processo fundamenta-se na necessidade de criação de novos processos a ele não relacionados

• C.

  o DFD de nível zero descreve o sistema como uma única bolha

• D.

  uma Entidade Externa existente em um nível e não existente no nível anterior é denominada Entidade Forte

• E.

  a descontinuidade do Fluxo de Informação deve ser mantida de nível em nível

Em relação à garantia da qualidade do software, é correto afirmar que a

• A.

  confiabilidade de software não pode ser medida diretamente, demandando fatores de qualidade específicos.

• B.

  usabilidade de software é medida diretamente através da aferição da quantidade de linhas de código.

• C.

  confiabilidade de software é medida usando-se dados prospectivos.

• D.

  complexidade de software é diretamente proporcional à sua usabilidade.

• E.

  confiabilidade de software pode ser medida diretamente e estimada usando-se dados históricos e de desenvolvimento.

Comparando-se as metodologias TMO (Técnica de Modelagem de Objetos) e AE/PE (Análise Estruturada/ Projeto Estruturado), é correto afirmar que

• A.

  ambas suportam as três visões ortogonais de um sistema

• B.

  a TMO organiza o sistema em torno de procedimentos

• C. a AE/PE permite estender um sistema com mais facilidade do que a TMO
• D.

  na AE/PE os bancos de dados são melhor integrados com a programação

• E. a TMO surgiu anteriormente à AE/PE
