Questões sobre Tipos de redes

No que se refere às redes SAN (storage area network), Switches e Directors Fiber Channel, ISL (inter switch link), trunk e zoning, julgue os próximos itens. Uma rede SAN dispensa o uso de soluções de rede dedicadas — como as redes com base em Fiber Channel —, pois os servidores, ao utilizarem as redes de dados comuns da organização, como, por exemplo, uma rede Gigabit Ethernet, passam a ter, com a SAN, acesso direto aos dispositivos de armazenamento.

• C. Certo
• E. Errado

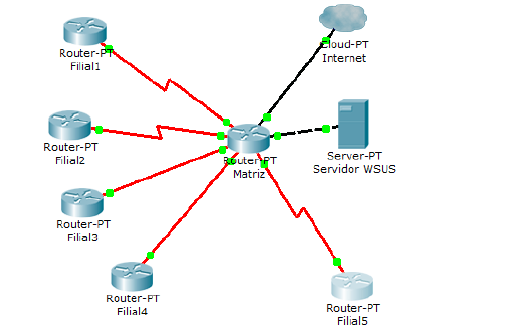

Uma empresa possui uma sede e cinco filiais, conforme figura, que se interligam com a matriz através de um link dedicado WAN. Está sendo implantada uma estratégia de gerenciamento de atualizações usando o serviço WSUS do Windows Server. Foi requisitado que todas as filiais recebessem corretamente os patchs de atualização, entretanto, com o mínimo possível de uso do link de Internet.Este link de acesso à Internet está apenas na matriz, e é usado por todas as filiais para acesso à WEB. Já existe atualmente um servidor WSUS, mas apenas matriz.

Dadas as necessidades da empresa, qual é a melhor solução para cumprir os requisitos necessários?

• A. Instalar um servidor WSUS em cada filial e configurar cada um desses servidores WSUS como um servidor autônomo (independente).
• B. Não há necessidade de existir um servidor WSUS em cada filial. Basta aplicar uma GPO para que o Windows Update das filiais busque automaticamente as atualizações da matriz.
• C. Instalar um servidor WSUS em cada filial e configurá-los para utilizar o servidor WSUS matriz como servidor upstream.
• D. Em cada filial instalar um servidor WSUS. Esses servidores devem replicar o seu conteúdo para o servidor WSUS da matriz.

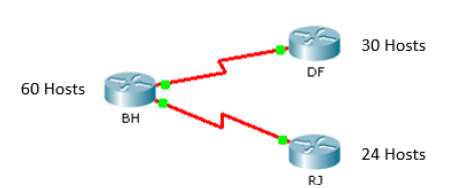

Uma nova estrutura de rede será implementada com o objetivo de interconectar três localidades, conforme imagem a seguir:

Utilizando o recurso VLSM com o objetivo de otimizar a distribuição de endereços IP, um administrador definiu 4 possibilidades para atender a quantidade de 60 hosts da rede local do Roteador "BH". Qual das alternativas de endereçamento a seguir atende a necessidade da respectiva localidade, com o menor desperdício de endereços possível?

• A. 10.0.0.128/25
• B. 10.0.0.128/26
• C. 10.0.0.128/27
• D. 10.0.0.128/28

Acerca das tecnologias e dispositivos LAN, MAN e WAN, julgue os itens a seguir. As redes WAN permitem a comunicação de longa distância e apresentam, consequentemente, maior velocidade de transmissão de dados que as redes LAN.

• C. Certo
• E. Errado

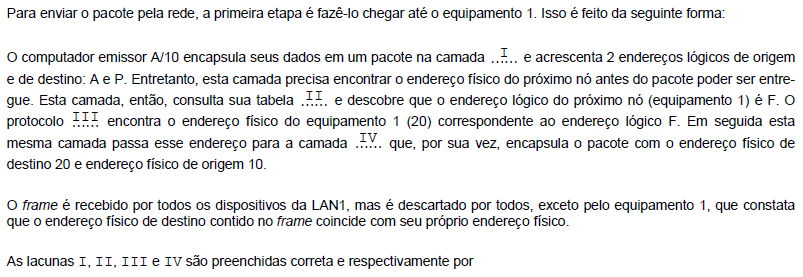

• A.
• B.
• C.
• D.
• E.

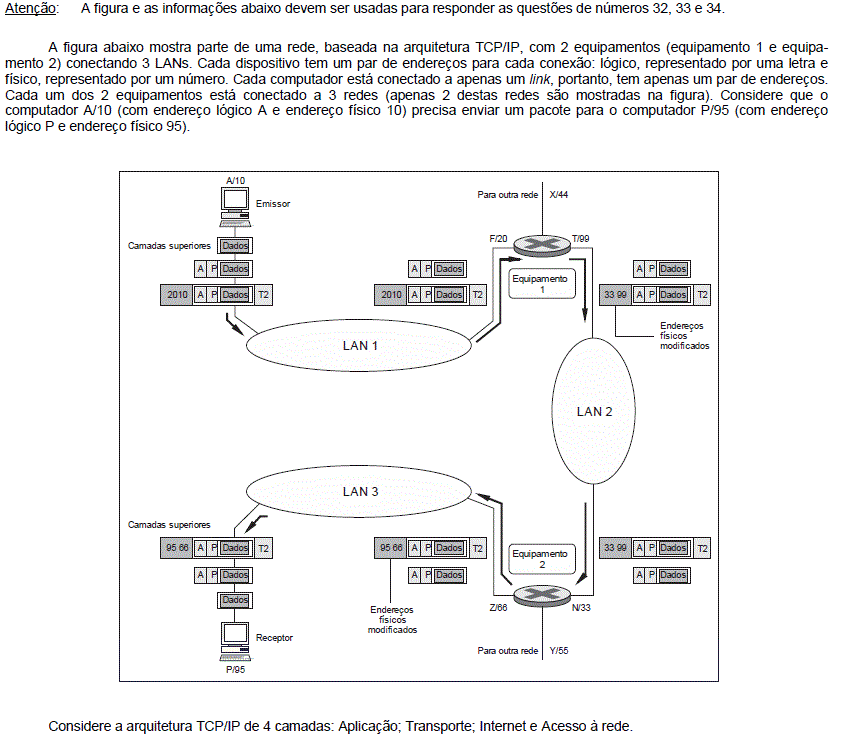

Prosseguindo no envio do pacote a partir do equipamento 1, considere os passos que devem ser seguidos:

[1] No novo frame o endereço físico de origem muda de 10 para 99. O endereço físico de destino muda de 20 (equipamento 1) para 33 (equipamento 2). Os endereços lógicos de origem e destino permanecem iguais.

[2] O frame chega ao computador de destino e o pacote é desencapsulado. O endereço lógico de destino P coincide com o endereço lógico do computador. Os dados são desencapsulados e entregues para a camada inferior.

[3] No equipamento 2 os endereços físicos são modificados para 95 e 66 e um novo frame é enviado para o computador de destino.

[4] No equipamento 2 os endereços lógicos são modificados para N e Z e um novo frame é enviado para o computador de destino.

[5] O frame chega ao computador de destino e o pacote é desencapsulado. O endereço lógico de destino P coincide com o endereço lógico do computador. Os dados são desencapsulados e entregues para a camada superior.

[6] O equipamento 1 desencapsula o pacote para ler o endereço lógico de destino P, cria um novo frame, encapsula o pacote e o envia ao equipamento 2.

Os passos, na devida ordem, para entrega do pacote ao computador destino são:

• A. [6] [1] [3] [5]
• B. [1] [6] [3] [2]
• C. [1] [3] [4] [5]
• D. [6] [1] [3] [4] [2]
• E. [3] [1] [2]

O equipamento 1 e o equipamento 2 são:

• A. Hubs passivos em que os diferentes pacotes das 3 redes colidem e são corretamente direcionados aos seus destinos.
• B. Repetidores, dispositivos que operam na camada de acesso à rede, responsáveis por recompor os pacotes que chegam e encaminhá-los ao próximo nó da rede.
• C. Bridges, equipamentos que operam tanto na camada de acesso à rede quanto na camada de internet. Verificam endereços físicos de origem e destino (MAC) contidos no frame.
• D. Gateways, que recebem o frame, desencapsulam o pacote e o transferem para a camada seguinte, permitindo que seja direcionado ao seu destino.
• E. Roteadores, dispositivos que direcionam pacotes com base em seus endereços (endereçamento host-host).

Luiza trabalha como Analista de Infraestrutura no TRF da 3a Região e está diante da seguinte situação:

Existe no Tribunal uma LAN comutada, na qual 10 estações de trabalho estão agrupadas em 3 LANs que são conectadas por um switch. Quatro funcionários trabalham juntos formando o 1º grupo, três outros funcionários trabalham como um 2º grupo e três outros formam o 3o grupo. A LAN é configurada para permitir este arranjo. Mas os projetos conduzidos pelos três grupos necessitam que funcionários de um grupo sejam alocados temporariamente em outro grupo para acelerar um projeto. Isso faz com que um técnico de redes tenha que refazer a fiação cada vez que um novo arranjo na rede se faz necessário. Este problema está causando transtornos porque, em uma LAN comutada, mudanças no grupo de trabalho implicam em mudanças físicas na configuração da rede.

Luiza, então, solucionou corretamente o problema da seguinte forma:

• A. Dividiu a LAN em diversas VLANs, com um switch usando software VLAN. Se um funcionário for transferido de um grupo para outro, sua estação pode ser transferida logicamente para outra VLAN sem necessidade de alterar a configuração física.
• B. Criou uma única LAN com todas as 10 estações conectadas numa topologia em anel. A vantagem é que, na falha de uma estação, a rede não para de funcionar.
• C. Dividiu a LAN em diversas VLANs, com dois switches em um backbone usando software VLAN. Se um funcionário for transferido de um grupo para outro, sua estação pode ser transferida logicamente para outra VLAN sem necessidade de alterar a configuração física, mas todas as estações têm que estar localizadas no mesmo prédio.
• D. Criou uma única LAN com todas as 10 estações conectadas numa topologia em estrela. A vantagem é que fornece um custo de instalação menor, pois utiliza menos cabeamento. A desvantagem é que na falha de uma estação, toda a rede para de funcionar.
• E. Dividiu a LAN em diversas VLANs, com um switch usando software VLAN padrão 802.1Q. Isso resolve o problema de transferência de funcionários usando realocação lógica, sem necessidade de alterar a configuração física. A vantagem é que, quando um funcionário de um grupo envia uma mensagem de broadcast, todos os funcionários de todos os grupos sempre recebem a mensagem.

Foi passada uma tarefa a um administrador de rede para que ele verificasse uma arquitetura para conectar redes locais dentro de uma topologia anel, de modo que essa rede tivesse boa tolerância a falhas, taxas de transmissão da ordem de 100 Mbps e circulação de fichas entre as estações. A arquitetura que deve ser escolhida, nesse caso, é a

• A. ATM com modem
• B. Ethernet com hub
• C. Ethernet com switch
• D. FDDI com hub
• E. Frame Relay com modem

Uma rede Local Area Network Ethernet (LAN) utiliza o controle de acesso ao meio com base no algoritmo

• A. CSMA/CD.
• B. CORBA.
• C. TOKEN PASSING.
• D. TCP/IP.
• E. SNMP.
