Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2004

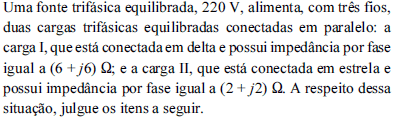

A potência ativa consumida pelas cargas poderia ser obtida da seguinte forma: conectar corretamente um wattímetro analógico monofásico com a bobina amperimétrica na fase a e com a bobina de tensão medindo a tensão entre as fases a e b; então, multiplicar a leitura do wattímetro por três.

• C. Certo
• E. Errado

Um equipamento eletrônico com entrada trifásica conectada em estrela e tensão nominal por fase igual a 220 V apresenta tensão compatível com a tensão da fonte descrita acima.

• C. Certo
• E. Errado

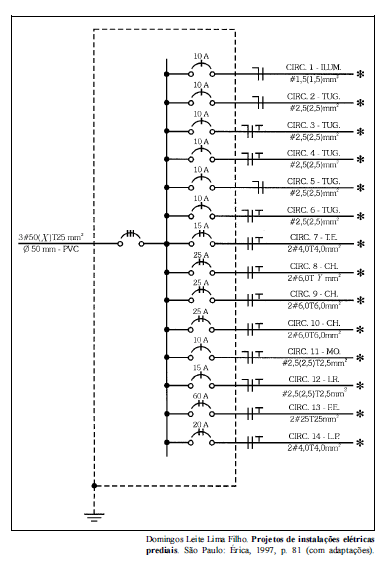

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.

O diagrama mostrado é um diagrama unifilar em que a maioria dos disjuntores são monopolares, o que indica que a maior parte dos circuitos terminais são alimentados em 127 V.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.

O disjuntor geral do quadro deve ser de, no mínimo, 255 A.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.

Para que o diagrama tenha total coerência com relação ao dimensionamento dos condutores, o símbolo X, no alimentador do quadro, deveria ser substituído por 25, assim como o símbolo Y, no circuito 8, deveria ser substituído por 6,0.

• C. Certo
• E. Errado

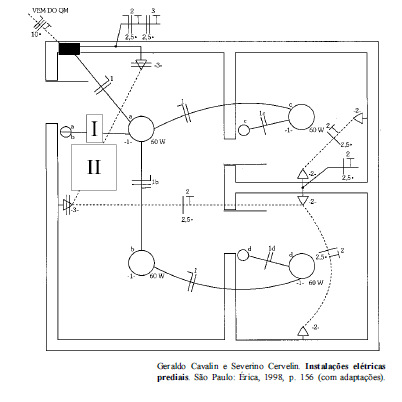

A figura acima representa a planta baixa de um apartamento com sua respectiva instalação elétrica, desenhada segundo a ABNT. Nela, algumas partes da instalação corretamente projetadas foram encobertas com os retângulos numerados I e II. Com relação a essa instalação, julgue os seguintes itens.

O retângulo I encobre a indicação de um condutor-fase e dois condutores de retorno, todos pertencentes ao circuito 1.

• C. Certo
• E. Errado

A figura acima representa a planta baixa de um apartamento com sua respectiva instalação elétrica, desenhada segundo a ABNT. Nela, algumas partes da instalação corretamente projetadas foram encobertas com os retângulos numerados I e II. Com relação a essa instalação, julgue os seguintes itens.

O retângulo II encobre a indicação de dois conjuntos de três condutores cada um — fase, neutro e retorno —, sendo um conjunto pertencente ao circuito 2 e o outro ao circuito 3.

• C. Certo
• E. Errado

A figura acima representa a planta baixa de um apartamento com sua respectiva instalação elétrica, desenhada segundo a ABNT. Nela, algumas partes da instalação corretamente projetadas foram encobertas com os retângulos numerados I e II. Com relação a essa instalação, julgue os seguintes itens.

Se a instalação for executada como estabelece a planta acima, todas as tomadas poderão funcionar perfeitamente.

• C. Certo
• E. Errado

Com relação à identificação de componentes defeituosos e à manutenção de equipamentos eletrônicos, julgue os itens seguintes.

Um multímetro analógico pode ser utilizado para determinar, com eficácia, se um diodo, desconectado de circuitos, está ou não danificado.

• C. Certo
• E. Errado

Com relação à identificação de componentes defeituosos e à manutenção de equipamentos eletrônicos, julgue os itens seguintes.

No teste de um transistor NPN em perfeito estado, se o terminal com potencial mais positivo do multímetro estiver em contato com a base e o terminal com potencial mais negativo do multímetro estiver em contato com o emissor, então, nessa situação, a resistência medida deverá ser altíssima.

• C. Certo
• E. Errado
