Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2005

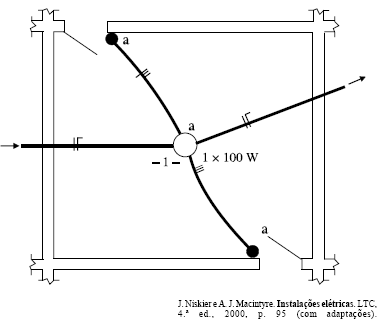

Considere a planta elétrica acima referente ao detalhe de um circuito em uma instalação elétrica, cujos condutores utilizados são fios de cobre isolados à base de cloreto de polivinila (PVC).

A partir dessas informações, julgue os itens subseqüentes.

A seção dos condutores utilizados para os fios fase e neutro no circuito deve ser maior ou igual a 4 mm², porque a lâmpada prevista para o cômodo apresenta potência elevada.

• C. Certo
• E. Errado

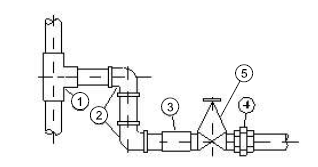

Um ramal em coluna, para transporte de água, é disposto como mostrado na figura acima. Com relação à representação convencional de desenho técnico de tubulações industriais, julgue os itens a seguir.

A válvula  é um registro do tipo gaveta.

• C. Certo
• E. Errado

Para a instalação de sistemas de água e de esgoto residenciais e industriais, freqüentemente é necessária a utilização de dispositivos elétricos, tais como chaves contactoras, botoeiras, interruptores e tomadas, entre outros. Para instalação e testes desses componentes, é necessário um bom conhecimento de ferramentas elétricas, instrumentos e dispositivos. A respeito dos equipamentos elétricos usados em instalações hidráulicas, julgue os itens a seguir.

Para encontrar um pólo em uma tomada, utiliza-se a chave de fenda teste com uma pequena lâmpada de neon no cabo.

• C. Certo
• E. Errado

O mapa topográfico ilustrado acima contém informações de relevo, representadas por meio de curvas de nível. Admitindo que a eqüidistância entre as curvas de nível nesse mapa é constante e igual a 10 m, julgue os itens subseqüentes.

A declividade do segmento determinado pelos pontos C e D é relativamente elevada.

• C. Certo
• E. Errado

No concreto armado, associa-se o concreto simples a um material resistente a tração denominado armadura (de aço). Com respeito a esse assunto, julgue os itens a seguir.

Não pode haver mais de uma emenda de armadura na mesma seção transversal da peça de concreto armado.

• C. Certo
• E. Errado

No concreto armado, associa-se o concreto simples a um material resistente a tração denominado armadura (de aço). Com respeito a esse assunto, julgue os itens a seguir.

O controle tecnológico do concreto pode ser de dois tipos: sistemático (mais rigoroso) e assistemático (menos rigoroso).

• C. Certo
• E. Errado

No concreto armado, associa-se o concreto simples a um material resistente a tração denominado armadura (de aço). Com respeito a esse assunto, julgue os itens a seguir.

No aço de classe A, as propriedades físicas são decorrentes da composição química (teor de ferro e carbono) e de um posterior tratamento mecânico a baixas temperaturas. No aço de classe B, as propriedades físicas são decorrentes somente da composição química do mesmo.

• C. Certo
• E. Errado

No concreto armado, associa-se o concreto simples a um material resistente a tração denominado armadura (de aço). Com respeito a esse assunto, julgue os itens a seguir.

O recobrimento mínimo da armadura é de 4 cm em lages, vigas e pilares no interior de edifícios; e de 8 cm em vigas e pilares expostos ao ar livre, bem como em peças em contato com o solo.

• C. Certo
• E. Errado

A foto acima mostra um vertedor de uma pequena barragem de elevação de nível. Os vertedores são simples paredes, diques ou aberturas sobre as quais um líquido escoa. Quanto às aplicações dos vertedores na hidráulica, julgue os itens subseqüentes.

Um vertedor é dito contraído se a sua largura for maior que a do canal de acesso.

• C. Certo
• E. Errado

Um grupo dísel-gerador, que opera como unidade de emergência, necessita ser desmontado para manutenção, após vários anos de uso. A desmontagem precisa ser feita seguindo uma seqüência de procedimentos corretos. No contexto dessa desmontagem, julgue os itens seguintes.

O mecânico de manutenção deverá colocar desoxidantes nos parafusos da máquina para a retirada da ferrugem existente, o que facilita a desmontagem.

• C. Certo
• E. Errado
