Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2005

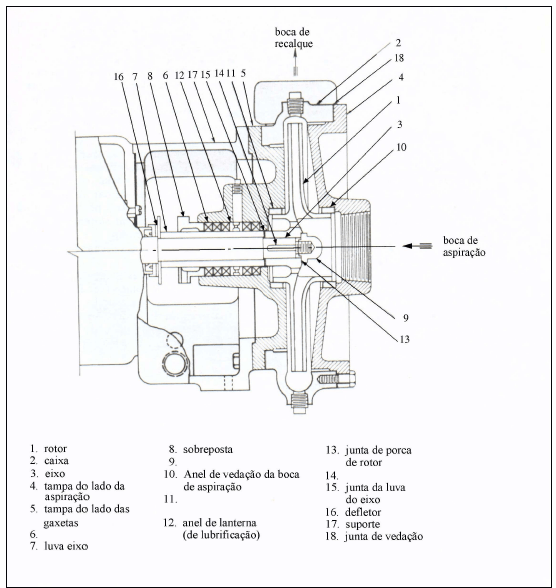

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

O componente 6, denominado gaxeta, garante a vedação do eixo.

• C. Certo
• E. Errado

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

O componente 11, denominado anel da caixa de gaxetas, realiza a fixação das gaxetas de vedação presentes no rotor.

• C. Certo
• E. Errado

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

A rosca mostrada na boca de aspiração serve como auxiliar na ancoragem de ferramentas na desmontagem da tampa do lado de aspiração.

• C. Certo
• E. Errado

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

O componente 14 é um rasgo para chaveta, usado para fixar o rotor ao eixo no sentido axial, durante a montagem.

• C. Certo
• E. Errado

A figura acima mostra o corte de uma bomba centrífuga comum, com rotor em balanço, normalmente usada em instalações de água e de esgoto, em que algumas descrições de componentes foram suprimidas. Acerca desse corte e dos referidos componentes, julgue os itens a seguir.

Após o rotor ter sido posicionado, se a porca de aperto (componente 9) não estiver fixada com o torque correto, há a possibilidade de o rotor tocar nas tampas e a carcaça, como se estivesse desbalanceado.

• C. Certo
• E. Errado

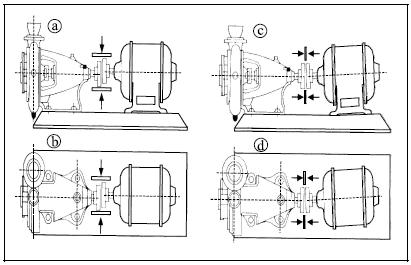

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

A luva elástica é o componente de mercado usado para compensar os desalinhamentos existentes entre motores e bombas.

• C. Certo
• E. Errado

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

Ao se colocar uma régua nas faces da luva elástica, como mostrado no conjunto ,distância máxima entre dois pontos da circunferência da luva e a face que não toca na régua deve ser de 2 mm.

• C. Certo
• E. Errado

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

O desalinhamento mostrado em não prejudica o funcionamento do conjunto motobomba, enquanto o mostrado em  não permite o funcionamento do conjunto.

• C. Certo
• E. Errado

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

Na partida e na parada do motor, a luva elástica absorve e diminui os golpes na bomba.

• C. Certo
• E. Errado

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

No conjunto  , observa-se uma distância de face da luva elástica. Essa distância deve ter tolerância máxima entre 1 mm e 2 mm, e esse valor deve ser o mesmo em toda a circunferência da luva.

• C. Certo
• E. Errado
