Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2007

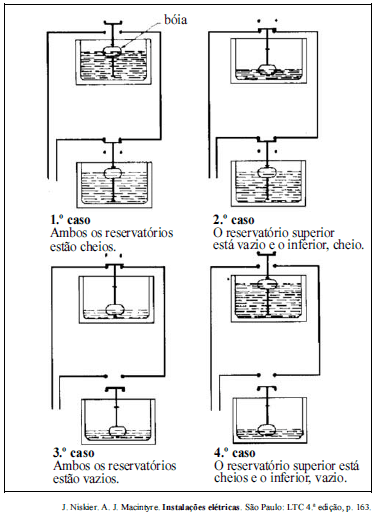

Considerando os casos ilustrados na figura acima, relacionados ao comando de motobomba por meio de bóia, julgue os itens a seguir.

Considere que, no 1.º caso, ocorra mudança de nível apenas do reservatório superior. Nesse caso, o comando da motobomba será habilitado.

• C. Certo
• E. Errado

Considerando os casos ilustrados na figura acima, relacionados ao comando de motobomba por meio de bóia, julgue os itens a seguir.

As ilustrações do 2.º e do 4.º casos podem representar seqüência de funcionamento normal do abastecimento e consumo de água.

• C. Certo
• E. Errado

Com base na NBR-5410, julgue os itens seguintes.

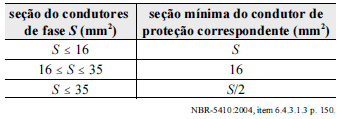

Conforme a tabela abaixo, para um condutor fase de 25 mm² de seção transversal, o condutor de proteção deverá ser também de 25 mm² de seção.

• C. Certo
• E. Errado

Com base na NBR-5410, julgue os itens seguintes.

Toda linha externa de sinal, seja de telefonia, de comunicação de dados, de vídeo ou qualquer outro sinal elétrico, deve ser provida de proteção contra surtos nos pontos de entrada e(ou) saída da edificação.

• C. Certo
• E. Errado

Com base na NBR-5410, julgue os itens seguintes.

O dimensionamento do disjuntor depende das características dos condutores e da corrente de projeto.

• C. Certo
• E. Errado

Com base na NBR-5410, julgue os itens seguintes.

Quando a proteção de dois condutores em paralelo contra sobrecargas for provida por dispositivo único e a corrente total se dividir igualmente entre esses condutores (condutores percorridos por correntes de mesma intensidade), o valor de corrente a ser utilizado no equacionamento das condições para projeto da proteção será a corrente percorrida por apenas um dos condutores.

• C. Certo
• E. Errado

Um eletricista foi solicitado para verificar uma cafeteira elétrica que não estava mais aquecendo a água até a fervura. Após análise, o eletricista constatou o seguinte: tensão da rede monofásica de 220 V; corrente de 2 A; dados nominais do equipamento: tensão de 220 V, 60 Hz; potência total de 880 W (2 resistores idênticos em paralelo). A cafeteira foi levada para a oficina, onde a equipe de manutenção verificou que um dos resistores de aquecimentos havia queimado. O eletricista colocou dois novos resistores com as mesmas características nominais do fabricante e, por engano, fez conexão em série. O equipamento foi ligado para os testes, com a tensão nominal.

Com base nessa situação hipotética, julgue os itens seguintes.

As correntes elétricas medidas na primeira análise e nos testes após a substituição dos resistores apresentaram o mesmo valor.

• C. Certo
• E. Errado

Um eletricista foi solicitado para verificar uma cafeteira elétrica que não estava mais aquecendo a água até a fervura. Após análise, o eletricista constatou o seguinte: tensão da rede monofásica de 220 V; corrente de 2 A; dados nominais do equipamento: tensão de 220 V, 60 Hz; potência total de 880 W (2 resistores idênticos em paralelo). A cafeteira foi levada para a oficina, onde a equipe de manutenção verificou que um dos resistores de aquecimentos havia queimado. O eletricista colocou dois novos resistores com as mesmas características nominais do fabricante e, por engano, fez conexão em série. O equipamento foi ligado para os testes, com a tensão nominal.

Com base nessa situação hipotética, julgue os itens seguintes.

A cafeteira não estava aquecendo normalmente porque sua potência equivalia a um quarto da potência nominal.

• C. Certo
• E. Errado

Um eletricista foi solicitado para verificar uma cafeteira elétrica que não estava mais aquecendo a água até a fervura. Após análise, o eletricista constatou o seguinte: tensão da rede monofásica de 220 V; corrente de 2 A; dados nominais do equipamento: tensão de 220 V, 60 Hz; potência total de 880 W (2 resistores idênticos em paralelo). A cafeteira foi levada para a oficina, onde a equipe de manutenção verificou que um dos resistores de aquecimentos havia queimado. O eletricista colocou dois novos resistores com as mesmas características nominais do fabricante e, por engano, fez conexão em série. O equipamento foi ligado para os testes, com a tensão nominal.

Com base nessa situação hipotética, julgue os itens seguintes.

Com a ligação em série, cada resistor ofereceu apenas a metade de sua capacidade nominal.

• C. Certo
• E. Errado

Um eletricista foi solicitado para verificar uma cafeteira elétrica que não estava mais aquecendo a água até a fervura. Após análise, o eletricista constatou o seguinte: tensão da rede monofásica de 220 V; corrente de 2 A; dados nominais do equipamento: tensão de 220 V, 60 Hz; potência total de 880 W (2 resistores idênticos em paralelo). A cafeteira foi levada para a oficina, onde a equipe de manutenção verificou que um dos resistores de aquecimentos havia queimado. O eletricista colocou dois novos resistores com as mesmas características nominais do fabricante e, por engano, fez conexão em série. O equipamento foi ligado para os testes, com a tensão nominal.

Com base nessa situação hipotética, julgue os itens seguintes.

Cada resistor na conexão paralela recebe diferença de potencial (ddp) de mesmo valor de ddp observado em cada resistor da conexão em série.

• C. Certo
• E. Errado
