Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2010

Um sistema em malha aberta apresenta erro de estado estacionário ess=0.1 para uma entrada do tipo degrau unitário. A configuração em malha fechada que, certamente, instabiliza o sistema é

• A.
• B.
• C.
• D.
• E.

Sobre Sistemas Instrumentados de Segurança (SIS), analise as afirmativas abaixo. I - Um SIS, operado com intertravamento ativo, impede que equipamentos sejam ligados quando as condições de segurança exigidas não são satisfeitas. II - Uma falha oculta é percebida apenas quando a ação de um SIS é solicitada, seja pordemanda ou teste. III - A Probabilidade de Falha na Demanda (PFD) informa qual a probabilidade de um equipamento funcionar adequadamente quando uma demanda ocorrer. Está correto o que se afirma em

• A. I, apenas.
• B. II, apenas.
• C. I e II, apenas.
• D. II e III, apenas.
• E. I, II e III.

No que se refere aos Sistemas Instrumentados de Segurança (SIS), analise as afirmativas a seguir. I - A finalidade de utilização de um SIS é proteger exclusivamente os equipamentos e a produção de uma planta industrial. II - O Nível de Integridade de Segurança (SIL) é um índice de desempenho obtido a partir da Probabilidade de Falha na Demanda (PFD) de um SIS. III - As votações 1 de 2, 2 de 2 e 2 de 3 são terminologias usadas para definir as técnicas de redundância de instrumentação industrial utilizadas em um SIS. IV - Os equipamentos de proteção individual (botas, capacetes e máscaras) e instrumentos autônomos (válvulas de alívio) também estão incluídos em um SIS. Está correto o que se afirma em

• A. II, apenas.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II, III e IV.

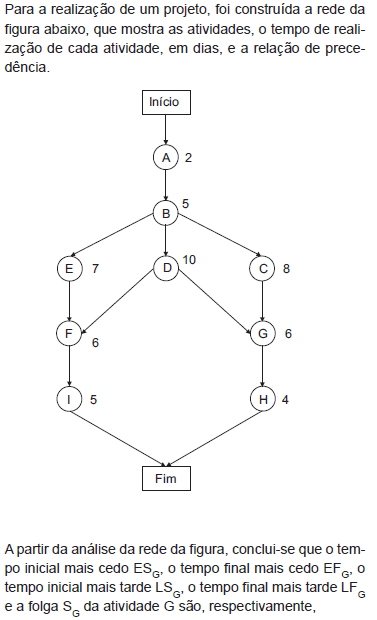

• A. 15, 21, 18, 24, 3
• B. 17, 23, 18, 24, 1
• C. 17, 23, 18, 24, 5
• D. 18, 24, 15, 21, 3
• E. 18, 24, 17, 23, 1

Dentre os tipos de instrumentos transmissores de pressão (pneumáticos e eletrônicos) utilizados na indústria, têmse:

• A. equilíbrio de movimento, resistivo e volumétrico.
• B. equilíbrio de movimento, ultrassônico e magnético.
• C. equilíbrio de força, extensométrico e capacitivo.
• D. extensométrico, silício ressonante e volumétrico.
• E. piezoelétrico, indutivo e ultrassônico.

A respeito de transmissores eletrônicos analógicos, analise as afirmativas a seguir. I - Podem ter alimentação a 2, 3 ou 4 fios. II - Podem ser dotados de indicação local (analógica e digital) ou cegos (sem indicação local). III - Os sinais de saída podem ser apenas do tipo 4-20 mA e 1-5 V. Está correto o que se afirma em

• A. I, apenas.
• B. II, apenas.
• C. I e II, apenas.
• D. I e III, apenas.
• E. I, II e III.

No que se refere a instrumentos transmissores inteligentes, analise as afirmativas a seguir. I - Permitem a configuração, a calibração e o diagnóstico apenas no local. II - Podem ser integrados a um sistema digital de controle com base nos protocolos HART, Fieldbus e Profibus. III - Na ausência de alimentação são incapazes de armazenar informações. Está correto o que se afirma em

• A. I, apenas.
• B. II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

Em relação à instalação de medidores de temperatura em processos industriais, analise as afirmativas que se seguem.

I - Dentre os acessórios considerados na instalação, destacam-se isoladores, cabeçotes, blocos de ligação e elementos de proteção.

II - Deve-se evitar a instalação em locais onde o fluido a ser medido apresenta baixas velocidades, pois zonas de estagnação deixam de indicar a temperatura real do processo.

III - O comprimento de inserção, recomendado por norma, deve ser igual ao diâmetro externo do elemento de proteção.

Está correto o que se afirma em

• A. I, apenas.
• B. II, apenas.
• C. II e III, apenas.
• D. I e II, apenas.
• E. I, II e III.

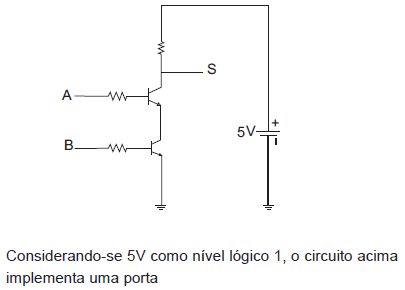

• A. AND
• B. NAND
• C. NOR
• D. OR
• E. EXOR

No que se refere à instalação de medidores e transmissores de vazão, analise as afirmativas a seguir. I - As turbinas devem ser instaladas em comprimento de trecho reto a montante e, geralmente, necessitam de filtros, separadores de gases e retificadores de fluxo. II - Medidores ultrassônicos devem ser fixados na tubulação por meio de cintas e, geralmente, é preciso realizar um alinhamento entre os emissores e receptores. III - As placas de orifício devem ser instaladas em comprimentos de trecho reto à montante e à jusante, sendo que as formas de montagem e as posições das tomadas dependem do estado físico e das características do fluido. Está correto o que se afirma em

• A. II, apenas.
• B. III, apenas.
• C. I e II, apenas.
• D. I e III, apenas.
• E. I, II e III.
